Cu explozia deFrecvență înaltăScenarii de aplicare, cum ar fi comunicarea 5G, navigația prin satelit și radarul de undă milimetrică, cererea de eșantionare a consiliului de înaltă frecvență a crescut. Cu toate acestea, foile de înaltă frecvență (cum ar fi Rogers, PTFE etc.) sunt costisitoare și au o complexitate ridicată a procesului. Modul de a obține optimizarea costurilor în timpul etapei de eșantionare a devenit cheia competitivității întreprinderii.
Faza de proiectare: Controlul sursei de optimizare a costurilor
1.. Potrivirea exactă a selecției materialelor
Soluție de înlocuire a plăcii de înaltă frecvență: Pentru diferite cerințe de bandă de frecvență (cum ar fi sub 6GHz vs. 24GHz+), alegeți plăci cu rentabilitate mai mare (cum ar fi Rogers 4350B vs. 6002) pentru a evita „excedentul de performanță”.

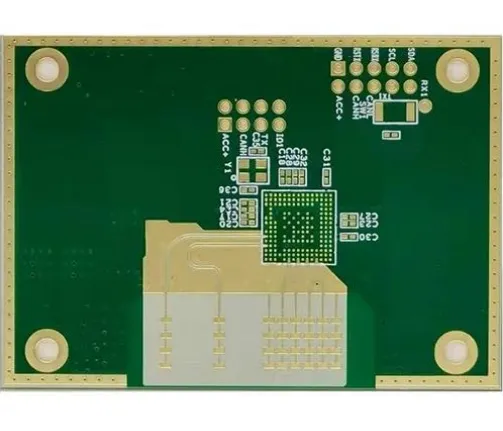

Proiectare a stratului mixt: Utilizarea materialului FR4 cu costuri reduse în straturi non-critice și foi de înaltă frecvență (cum ar fi PTFE) numai în stratul de semnal poate reduce costurile generale cu 20% -30%.
2.. Simplificarea structurii stivuite și a designului impedanței
Reduceți numărul de găuri îngropate orb: optimizați căile de cablare și reduceți utilizarea găurilor laser cu costuri ridicate prin stivuirea rezonabilă a interdacului.
Marja de rezervă pentru controlul impedanței: Verificați în avans toleranța la impedanță prin instrumente de simulare, cum ar fi ADS și HFSS, pentru a evita reelaborarea multiplă din cauza marjei de proiectare insuficiente.
3. Specificații de proiectare standardizate
Dimensiunea plăcuței unificate și distanțarea lățimii liniei: reduce frecvența schimbărilor de scule în timpul producției și îmbunătățește eficiența procesării.
Inspecție DFM (Proiectare pentru producție): Evitați riscurile de procesare unice pentru plăcile de înaltă frecvență în avans, cum ar fi PTFE Materials Foraj Burrs, Peeling Folia de Cupru, etc.
4, Cazul practic: Secretul reducerii costurilor cu 30% pentru o anumită întreprindere de echipamente de comunicare
Istoric: O anumită întreprindere trebuie să dezvolte o placă de frecvență de radar de undă de undă de 24 GHz, iar costul inițial de eșantionare depășește bugetul cu 50%.
Măsuri de optimizare:
1. Design End: Rogers 4350B+FR4 Laminat hibrid este utilizat pentru a reduce zona de utilizare a PTFE;
2. Finalul procesului: solidificarea parametrilor de foraj cu laser, creșterea randamentului de la 70% la 92%;
3. Partea lanțului de aprovizionare: semnați un acord anual de achiziții cu furnizorul de metal, reducând prețul unitar cu 15%.
Rezultat: Costul eșantionării cu un singur lot a fost redus cu 32%, iar timpul ciclului a fost scurtat cu 20%.
