Odată cu descoperirea tehnologiei de proces a companiei noastre, produsele Semi Flex PCB din Uniwell au o fiabilitate puternică, performanțe bune de îndoire și rentabilitate din ce în ce mai mare și au fost recunoscute de un număr mare de clienți, cu tot mai multe comenzi. Pentru a servi mai bine clienților și pentru a răspunde nevoilor lor de produs, următoarele vor introduce aplicația, caracteristicile și tehnologia de procesare a plăcii semi -flexibile și a plăcii semi -flexibile din Policarbonat.
Aplicație semi flexibilă de placă
Semi Flex PCB este un tip de PCB utilizat în câmpul de îndoire statică, care este obținut prin combinarea controlului de frecare profundă sau a tehnologiei rigide de procesare flexă (frezarea copertinelor sau ferestrelor etc.) în procesul standard de procesare a plăcii dure. Adesea adoptă o structură laminată asimetrică și este potrivit numai pentru procesele de instalare sub stres static.
De obicei, în unele scenarii de aplicație, nu este necesară o îndoire dinamică continuă, cum ar fi îndoirea limitată doar în timpul instalării, redactării și întreținerii, iar zona de îndoire nu trebuie să fie prea moale. Utilizarea plăcilor compuse convenționale rigide flexibile este, evident, „suprautilizată” și costisitoare. În acest caz, utilizarea plăcilor semi -flexibile cu anumite abilități de îndoire poate satisface cerințele.
Aplicație semi flexibilă de placă
Datorită utilizării plăcii FR4 rigide subțire sau a CCL semi flexibil în loc de FCCL polimidă, această tehnologie poate reduce considerabil costul de producție.
Adoptează materialul FR4 subțire rigid, care are o rată de absorbție a apei mai mică decât materialul PI flexibil și nu necesită temperare și coacere înainte de prelucrarea ulterioară.
Are o stabilitate dimensională mai bună decât foile flexibile.
La fel ca R-FPC (multiflex), poate avea posibilitatea instalării tridimensionale.
Reduceți costurile de achiziție și logistică cauzate de procesele suplimentare de cablu, conector și soluții.
Fiabilitate îmbunătățită din cauza mai puține interfețe.
Tehnologia de proces semi -flexibilă a Circuitelor Uniwell
Plăcile semi flexibile folosesc adesea trei tehnici de producție:
Laminatul rigid FR4 pur, frezarea și subțierea controlată controlată, poate fi utilizat ca o zonă de îndoire flexibilă prin controlul zonei care trebuie să fie îndoită către o anumită grosime. Acest proces necesită o precizie ridicată în controlul adâncimii echipamentului, iar uniformitatea grosimii în exces este strâns legată de performanța flexivă. Grosimea inegală poate determina cu ușurință să se rupă produsul în timpul utilizării.
FR4 este laminat cu flexibilitate, iar foaia PP este deschisă în zona în care trebuie să fie expusă flexibilitatea, în timp ce partea rigidă nu este deschisă temporar. În cele din urmă, zona rigidă suspendată poate fi ridicată cu o mașină de frezat de adâncime controlată, iar zona îndoită a circuitului este protejată cu o peliculă sau cerneală de acoperire flexibilă. Acest proces prezintă riscul de indentare a compresiei și de fracturare semi flexibilă, ceea ce duce direct la filme libere și defecte în producția de circuit. În plus, revărsarea lipiciului care provoacă dificultăți în deschiderea capacului este o altă dificultate.
FR4 este laminat cu materiale flexibile, iar înainte de laminare, foile FR4 și PP folosesc tehnologia rigidă și flexibilă a plăcii cu ferestre deschise la piesele care trebuie îndoite. Datorită utilizării plăcilor de miez FR4 subțiri obișnuite sau a materialelor semi flexibile ca zonă de îndoire, acest proces prezintă, de asemenea, riscul de rupere și deteriorare. Prin urmare, ar trebui să aveți grijă specială pentru a -l proteja în timpul procesului de producție ulterior.
În prezent, compania noastră este pe deplin matură în tehnologia procesului de producere a plăcilor compozite moi și dure și a reușit să rezolve toate dificultățile tehnice în procesul de producție. Prin urmare, atunci când facem plăci semi -flexibile, folosim în mare parte tehnologia de proces pentru a face plăci compozite dure (al doilea tip) pentru a produce plăci semi -flexibile, care au o rată ridicată de calificare a produsului, o fiabilitate puternică și o bună performanță de îndoire. Produsele noastre au primit laude unanime de la clienții noștri.

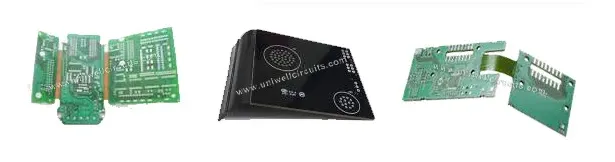

Placă semi flexibilă
