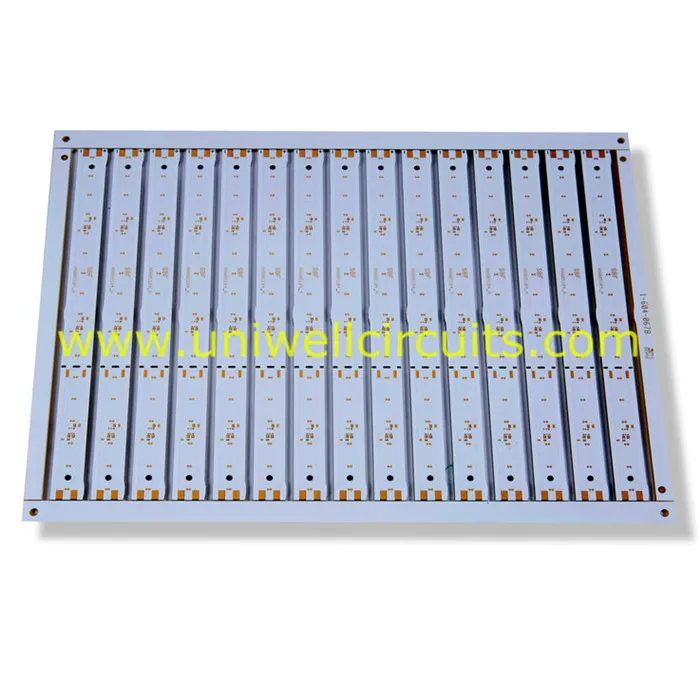

1. Descrieți produsul
Specificație:
Stratul: 10
Grosimea plăcii: 2,2 mm
Tratament de suprafață: aur de imersie.
Material: FR4.
Distanța minimă a liniei / distanța liniei: 7,87 / 7,3 mil
Min gaură: 0,2 mm
Informații multi-strat PCB:
Silkscreen de top / Legendă: pentru a identifica numele fiecărui PAD, numărul piesei de bord, datele etc .;
Top Finisarea suprafeței: pentru a proteja cuprul expus de oxidare;
Top Masca Solder (suprapunere): pentru a proteja cuprul de oxidare, să nu fie lipit în timpul procesului SMT;
Top Trace: cupru gravat în funcție de design pentru a avea o funcție diferită
Material substrat / miez: Neconductor, cum ar fi FR4
Prereg (PP)
Straturile medii, cum ar fi GND, VCC, Inner 3, Inner 4, etc.
Prepreg (PP)
Traseu de fund (dacă există): (la fel ca cele menționate mai sus)
Subsol de masă de fund (suprapunere): (la fel ca cele menționate mai sus)
Finisarea suprafeței finale: (la fel ca cele menționate mai sus)
Bottom silkscreen / legenda: (la fel ca mai sus mentionate)
Mai multe straturi este, mai complexe & dificile de fabricație va fi, și mai scumpe costul va fi.
Plăcile cu mai multe straturi se referă la plăcile cu circuite imprimate, având mai mult de două straturi de cupru, cum ar fi 4L, 6L, 8L, 10L, 12L, etc. Pe măsură ce tehnologia se îmbunătățește, oamenii pot pune mai multe straturi de cupru pe aceeași placă. În prezent, putem produce 20L-32L FR4 PCB.
Prin această structură, inginerul poate pune urme pe diferite straturi pentru scopuri diferite, cum ar fi straturi de putere, pentru transferul de semnal, pentru ecranare EMI, pentru asamblarea componentelor și așa mai departe. Pentru a evita prea multe straturi, Buried Via sau Blind via va fi proiectat în PCB multistrat. Pentru bordul mai mult de 8 straturi, materialul Tg FR4 ridicat va fi popular decât Tg FR4 normal.
Cum se fac PCB-urile multistrat?
Straturile alternante de prepeg și materiale de bază sunt laminate împreună la temperaturi ridicate și presiune pentru a produce PCB-uri multistrat. Acest proces asigură că aerul nu este prins între straturi, conductorii sunt complet încapsulați de rășină, iar adezivul care păstrează straturile împreună se topesc și se vindecă bine. Gama de combinații de materiale este extinsă de la sticlă epoxidică la materiale exotice din ceramică sau teflon.
Figura de mai sus ilustrează stackup-ul unui PCB cu patru straturi / multistrat. Prepegul și miezul sunt în esență același material, dar prepegul nu este complet întărit, făcându-l mai maleabil decât miezul. Straturile alternante sunt apoi plasate într-o presă de laminare. Temperaturile și presiunile extrem de ridicate sunt aplicate la stackup, determinând prepegul să "se topească" și să se alăture straturilor împreună. După răcire, rezultatul final este o placă foarte solidă și solidă.
2. Informații despre companie
UNIWELL circuite este un profesionist PCB & PCBA maker cu o experiență de 10 ani. Lucrăm cu peste 600 de clienți în domeniul calculatoarelor, telecomunicațiilor, testare industrială și control, echipamente medicale, surse de alimentare, LED-uri, CCTV, instituții de cercetare etc pe piața mondială. Și ne-am bucurat de o mare reputație de la ei.
3.PCB-parametri
Material | FR4, CEM-3, Metal Core, |
Fără halogeni, Rogers, PTFE | |
Max. Dimensiunea panoului de finisare | 1500X610 mm |
Min. Grosimea plăcii | 0,20 mm |
Max. Grosimea plăcii | 8,0 mm |
Buried / Blind Via (fără cruce) | 0.1mm |
Aspect rație | 16:01 |
Min. Dimensiunea forajului (mecanic) | 0,20 mm |
Toleranță PTH / gaură de presare / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Conturarea stratului | 32 |
Max. cupru (interior / exterior) | 5OZ / 10 OZ |
Toleranța la forare | +/- 2mil |
Înregistrarea stratului în strat | +/- 3mil |
Min. lățime / spațiu linie | 2.5 / 2.5mil |
BGA pitch | 8mil |
Tratament de suprafață | HASL, HASL fără plumb, |
ENIG, argint / ciment de imersiune, OSP |
4. Ambalare și livrare
ambalaje
1) Protejați produsul cu polistiren și cu carton multistrat.
2) Cutie specială de protecție pentru exportul produsului.
3) pe cerință client.
Livrare
Protejați-vă produsele și economisiți costurile de transport cât mai bine.
Putem oferi FOB Shenzhen, FOB HK sau CIF la destinația clientului.
Expediți direct la depozitul dvs. numit la nivel global.
1) Transportul aerian
2) Transport maritim
3) Express courier
5. Clienții noștri cheie
Cu managementul experimentat și calificat, tehnicile de înaltă calitate, tehnicile de producție și serviciile profesionale, Uniwell Circuits a câștigat încredere și sprijin din partea clienților din întreaga lume, inclusiv China continentală, Taiwan, SUA, Japonia, Rusia, Germania, Elveția, Suedia , Marea Britanie, Finlanda, Franța, Olanda, Italia, Polonia, Danemarca, Australia, Brazilia, Singapore, Thailanda și Malaezia.
