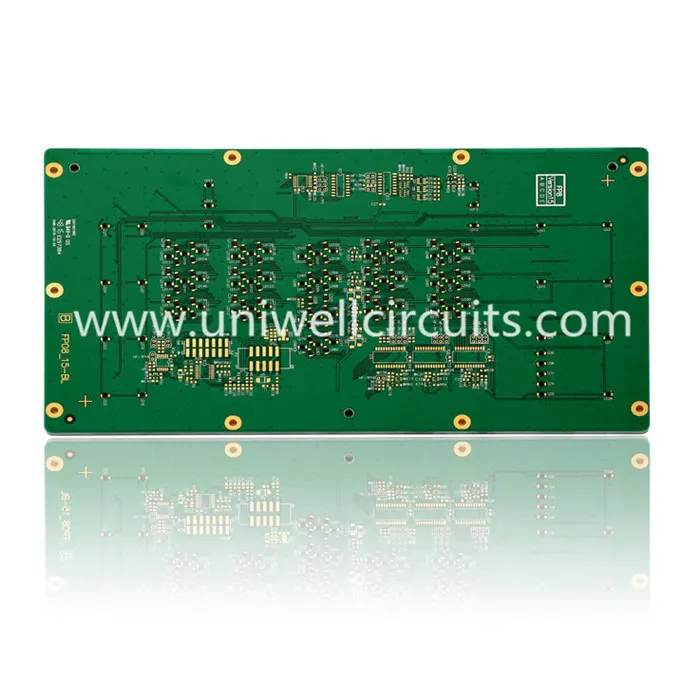

1. Descrieți producția
Specificație
Strat: 16
Grosimea plăcii: 1,60 mm
Tratament de suprafață: ENIG (2u ").
Material: FR4 TG170.
Lățimea minimă a liniei / distanța liniei: 5 / 6,1 mil
Dacă nu sunteți sigur dacă operațiunile dvs. speciale necesită plăci FR-5 high-TG sau cum funcționează exact o PCB TG pentru a vă proteja circuitele sensibile în timpul implementării, suntem bucuroși să vă spunem tot ce trebuie să știți. Citiți mai departe pentru a obține o înțelegere deplină a modului în care funcționează un PCB cu temperatură ridicată și ce poate face pentru dvs. Odată ce sunteți mulțumit că plăcile FR-4 high-TG sunt potrivite pentru dvs., Uniwell este bucuros să vă ajute să rezolvați această problemă, vă rugăm să nu ezitați să ne contactați.
2. Profilul companiei
Circuite Uniwell a fost înființată în 2007 și avem două fabrici moderne de producție în Shenzhen și Jiangmen, cu echipamente de producție avansate, și 600 de angajați în total. Shenzhen fabrică specială pentru proiectarea, dezvoltarea, fabricarea și vânzarea de PCB-uri de înaltă precizie față-verso și multistrat (PCB) concentrându-se pe volum rapid, prototip, mediu și mare, fabrica Jiangmen special pentru volume de producție în masă mică și medie. Facilitățile combinate Jiangmen și Shenzhen Uniwell pot satisface toate comenzile clienților noștri, de la prototip la producția de masă. Cu managementul experimentat și calificat, o tehnică consistentă de înaltă calitate, tehnici de producție proprietate și servicii profesionale, ne așteptăm să vă devenim partenerul dvs. pe termen lung în China.
3. Capacitatea noastră de producție
Fabrica Shenzhen
Material | FR4, CEM-3, Metal Core, |
Fără halogeni, Rogers, PTFE | |
Max. Dimensiunea panoului de finisare | 1500X610 mm |
Min. Grosimea plăcii | 0,20 mm |
Max. Grosimea plăcii | 8,0 mm |
Buried / Blind Via (fără cruce) | 0.1mm |
Aspect rație | 16:01 |
Min. Dimensiunea forajului (mecanic) | 0,20 mm |
Toleranță PTH / gaură de presare / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Conturarea stratului | 40 |
Max. cupru (interior / exterior) | 6OZ / 10 OZ |
Toleranța la forare | +/- 2mil |
Înregistrarea stratului în strat | +/- 3mil |
Min. lățime / spațiu linie | 2.5 / 2.5mil |
BGA pitch | 8mil |
Tratament de suprafață | HASL, HASL fără plumb, |
ENIG, argint / ciment de imersiune, OSP |
Fabrica Jiangmen
Material | FR4 (fără TG normal sau înalt sau fără halogeni) |
CEM-3 Al bazat | |
Max. Dimensiunea panoului de finisare | 540X620 mm |
Min. Grosimea plăcii | 0,20 mm |
Max. Grosimea plăcii | 8,0 mm |
Buried / Blind Via (fără cruce) | 0.2mm |
Aspect rație | 12:01 |
Min. Dimensiunea forajului (mecanic) | 0,20 mm |
Toleranță PTH / gaură de presare / NPTH | +/- 0,0762 mm & +/- 0,05 mm & +/- 0,05 mm |
Max. Conturarea stratului | 12 |
Max. grosimea cuprului | Stratul exterior 3Z OZ / stratul exterior 40Z |
Țintă toleranță la foraj | +/- 2mil |
Înregistrarea stratului în strat | +/- 3mil |
Min. lățime / spațiu linie | 4 / 4mil |
BGA pitch | 10mil |
Tratament de suprafață | HASL, HASL fără plumb, |
ENIG (+ G / F), OSP de argint imersiune / Tin, Mască detașabilă, Pastă de carbon |
4. Serviciile noastre
1) Auditul cuprinzător de documente pentru a preveni greșelile în PCB Gerber și Bom.
2) Sugerează cea mai bună calitate de înlocuire cu un preț mai mic.
3) Suport tehnic pentru testare și oferă sugestii pentru producția de masă.
4) Sugerați cea mai bună metodă de expediere.
5) Semnați NDA pentru a vă menține designul în siguranță.
