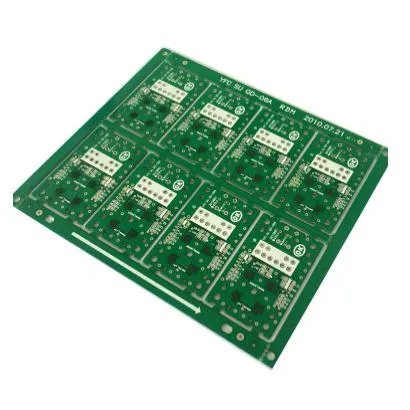

Carbon PCB cu cerneală
1. Descrieți produsul
Specificație:
Nume produs: PCB cu cerneală de carbon
Material: FR4
Grosimea plăcii: 1,6 mm.
Lățimea minimă a liniei / distanța liniei: 0.2mm / 0.2mm.
Deschidere minimă: 0,8 mm.
Cupru grosime: 35um.
Grosimea de nichel: 5um
Aplicație: îngrijire medicală
PCB-urile cu cerneală pe bază de carbon pe care le producem sunt utilizate în principal în zona medicală purtătoare. Toate produsele trebuie să respecte ISO9001 UL certificare CE etc, cu sodering de înaltă calitate pentru fire și fără amprentă.
2.Specificarea plăcii circuitelor electrice
Material | FR4, CEM-3, Metal Core, |
Fără halogeni, Rogers, PTFE | |
Max. Dimensiunea panoului de finisare | 1500X610 mm |
Min. Grosimea plăcii | 0,20 mm |
Max. Grosimea plăcii | 8,0 mm |
Buried / Blind Via (fără cruce) | 0.1mm |
Aspect rație | 16:01 |
Min. Dimensiunea forajului (mecanic) | 0,20 mm |
Toleranță PTH / gaură de presare / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Conturarea stratului | 40 |
Max. cupru (interior / exterior) | 6OZ / 10 OZ |
Toleranța la forare | +/- 2mil |
Înregistrarea stratului în strat | +/- 3mil |
Min. lățime / spațiu linie | 2.5 / 2.5mil |
BGA pitch | 8mil |
Tratament de suprafață | HASL, HASL fără plumb, |
ENIG, argint / ciment de imersiune, OSP |
3. Echipamente de fabricatie
Masina de gaurit este foarte importanta, deci avem o zona perfecta de gaurit si o masina de 24 de ore lustruita pentru a asigura calitatea burghiului.
Între timp, menținem atelierul nostru curat toată ziua pentru a asigura exactitatea expunerii.
4.Incercarea și testarea
5. Ambalare & expediere
1) Ambalaje
Compania noastră nu numai că încearcă să ofere clienților un produs bun, ci și să acorde atenție ofertei unui pachet complet și sigur. Și aici pregătim câteva servicii personalizate pentru toate comenzile ..
2) Transport
Se va solicita un timp diferit pentru diferite.
