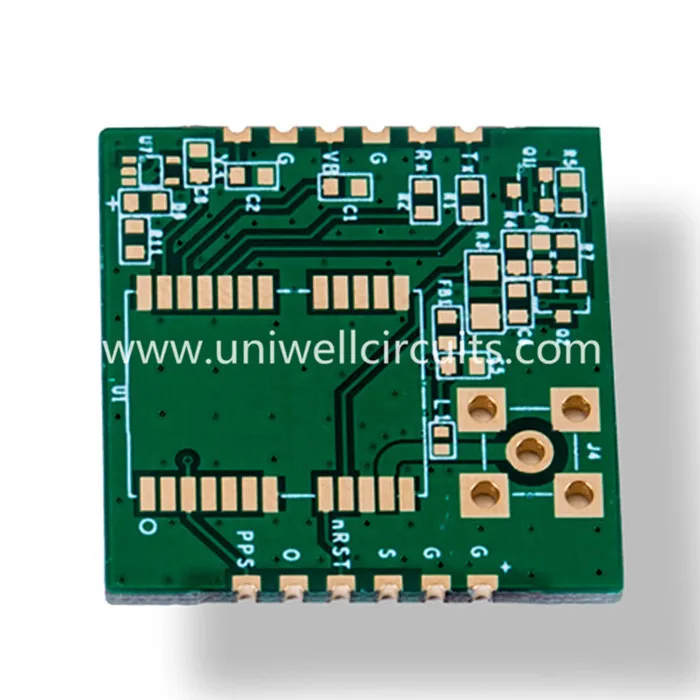

ENIG dublă faţă-verso PCB
1. produs Descriere
Caietul de sarcini:
Strat: 2
Placa grosime: 1.6 mm
Suprafaţă de tratament: chimice aur.
Material: FR4 TG130.
Min linie Lăţime/linie distanta: 10 / 10mil
Min gaura: 0.3 mm
2. compania informaţii
UNIWELL circuite Co, lTD. este un producător profesionale de placa de Circuit imprimat (PCB) din China, suntem specializaţi în furnizarea de servicii de fabricatie pentru rigide PCB, flex PCB, rigid-flex PCB, PCB de înaltă frecvenţă şi, de asemenea, PCB bază de aluminiu. Avem 2 fabrici, ne poate satisface pe deplin dumneavoastră prototip pentru volum comenzi comanda. Ne concentrăm foarte mult pe calitatea produsului şi ne-am luat IS09001-2008, certificat ISO TS16949:2009 pentru industria de automobile în octombrie 2010.The domeniul de aplicare a produselor noastre sunt diverse ca: electronice de larg consum, industria auto, comunicare, securitate, produse medicale, şi mai mult. Aşteptăm să fie partenerul tău pe termen lung în China.
3. cheie specifications
Material | FR4, CEM-3, metale de bază, |
Halogen Free, Rogers, PTFE | |
Max. Dimensiune placa de finisare | 1500 x 610 mm |
Min. Consiliul de grosime | 0.20 mm |
Max. Grosime placa | 8,0 mm |
Ingropata / Blind Via (Non-cruce) | 0,1 mm |
Aspect raţie | 16:01 |
Min. foraj Size(Mechanical) | 0.20 mm |
Toleranţă PTH / presare se potrivesc gaura /NPTH | +/-0,0762 mm / +/-0,05 mm / +/-0,05 mm |
Max. Stratul conte | 40 |
Max. cupru (interior/exterior) | 6OZ/10 OZ |
Masina de gaurit toleranţă | +/-2mil |
Strat la strat de înregistrare | +/-3mil |
Min. linie/spaţiu de lăţime | 2.5/2.5mil |
BGA pas | 8mil |
Tratarea suprafetelor | HASL, plumb gratuit HASL, |
ENIG, imersiune argint/staniu, OSP |
Taxa E-test gratuit: 100 %
Control standard: IPC-A-600H/IPC-6012B, clasa 2/3
Rapoartele de ieşire: inspecţia finală, E-test, test de sudabilităţii, microsection şi mai mult
Certificate: UL, RoHS, ISO14001:2004, ISO / TS16949:2009
4. care este o plafonate prin gaura?
A limitat prin intermediul este atunci când placarea se adaugă peste prin gaura astfel că suprafaţa este complet metalizată cu un minim de cupru / capac metalic grosimea 5um pentru cererile de clasa 2 sau 12um pentru clasa 3 cereri.
Acest lucru se bazează pe prin umplere materiale epoxidice spre deosebire de soldermask, poate fi epoxidice va reduce la minimum riscul de bule de aer sau extinderea de umplere în timpul operaţiunilor de lipit. Acest lucru poate fi clasificate în cadrul IPC-4761 ca tip VII-umplut şi plafonate prin găuri. Acesta este de obicei folosit pentru modele cu prin intermediul pad-ul sau în aplicaţii BGA în cazul în care caracteristicile de densitate mare sunt necesare.
