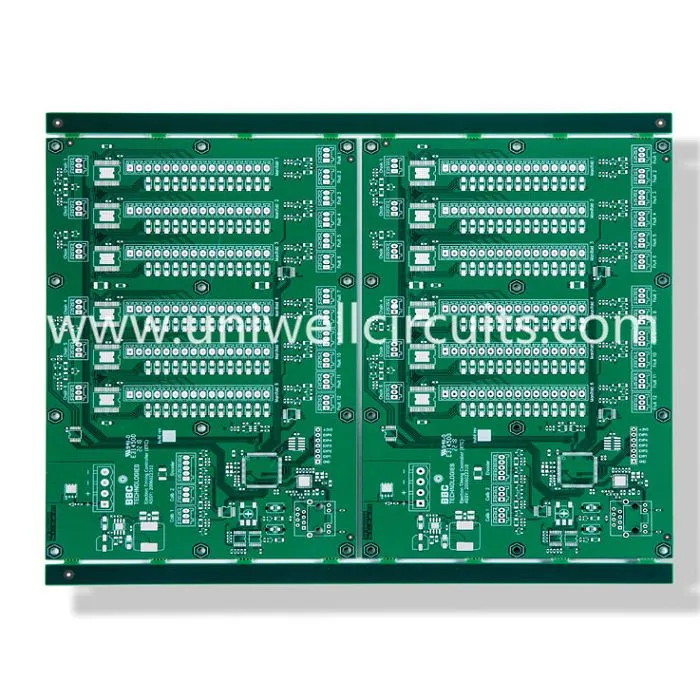

1. Descrieți produsul
Specificație:
Stratul: 4
Grosimea plăcii: 1,6 mm
Tratament de suprafață: argint imersie.
Material: FR4 TG170.
Distanța minimă a liniei / distanța liniilor: 8/10 mil
Greutatea cuprului: 105μm
Circuitele Uniwell construiesc circuite grele de cupru cu urme și planuri de cupru de până la 10 oz pentru 10+ ani. Expertiza noastra este de a produce la un cost rezonabil, PCB grele de cupru, care sunt de modele dovedit. Echipa noastră de ingineri poate lucra împreună cu dvs. pentru a vă revizui designul pentru a vă asigura că pot fi fabricate cu cea mai bună calitate la cel mai bun cost total.
2. Informații despre companie
Circuite Uniwell co., LTD. a fost înființată în 2007 în Shenzhen, adiacent la Hong Kong, cu transport facil și locația ideală. Suntem un producător de PCB de conducere în China, ne concentrăm puternic pe calitate, cost, și de servicii, și cu experiență de creștere continuă.Uniwell Circuits oferă high-mix, volum redus și rapid turn PCB de servicii. Cu o poziție specială pe piață și o excelentă cultură corporativă, putem oferi un serviciu "one-stop shop" de la 1 la 32 de straturi de produse PCB, care include PCB-uri cu straturi multiple și dublu, PCB multistrat, PCB flexibil PCB (PCB) , Plăci PCB Rigid-Flex (PCB flexibile), placi PCB de înaltă densitate (HDI), plăci de cupru grele, plăci de capacitate și rezistență îngropate. Produsele noastre diverse sunt exportate în Europa, America și Asia.
Acum, UNIWELL a format dezvoltarea pieței, cercetarea produselor, dezvoltarea, producția, sistemul de control al calității, ne concentrăm asupra calității, costului, serviciilor și dezvoltării continue cu experiență și am reușit să trecem la certificarea sistemelor internaționale de calitate ca ISO 9001 , Sistemul de calitate a mediului UL și ISO14001. Ne așteptăm să vă deveniți partenerul dvs. pe termen lung în China.
3. Echipamentul nostru avansat
4. Capacități PCB de cupru
Material | FR4, CEM-3, Metal Core, |
Fără halogeni, Rogers, PTFE | |
Max. Dimensiunea panoului de finisare | 1500X610 mm |
Min. Grosimea plăcii | 0,20 mm |
Max. Grosimea plăcii | 8,0 mm |
Buried / Blind Via (fără cruce) | 0.1mm |
Aspect rație | 16:01 |
Min. Dimensiunea forajului (mecanic) | 0,20 mm |
Toleranță PTH / gaură de presare / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Conturarea stratului | 40 |
Max. cupru (interior / exterior) | 6OZ / 10 OZ |
Toleranța la forare | +/- 2mil |
Înregistrarea stratului în strat | +/- 3mil |
Min. lățime / spațiu linie | 2.5 / 2.5mil |
BGA pitch | 8mil |
Tratament de suprafață | HASL, HASL fără plumb, |
ENIG, argint / ciment de imersiune, OSP |
5.Cunoașteți despre PCB grele de cupru
Heavy Copper PCBs sunt plăci de circuite imprimate cu 3 sau mai multe uncii de cupru finit în straturile interioare și / sau exterioare.
Cum se fac PCB-urile din cupru greu?
Amitron folosește un procedeu unic numit "depunere laminată". Această combinație de procese permite cerințelor extreme de grosime a cuprului să devină foarte practice și rentabile. Procesul utilizează cupru greu de bază care furnizează circuite de mare putere și de încredere atunci când este plasat în sistemele noastre de placare și gravare, permițându-ne să producem muchii de cale bine definite, linii mai fine și spații mai fine.
Avantajele PCB-urilor din cupru greu
● Eliminarea configurațiilor complexe de conexiuni prin cablu
● Creșterea capacității de transport a curentului
● Rezistență crescută la tulburări termice
● Utilizarea optimă a materialelor exotice la temperaturi ridicate cu probabilitate mai mică de defectare a circuitului
● Abilitatea de a încorpora greutăți multiple de cupru pe același strat de circuite (reducerea numărului de straturi)
● Adăugarea plăcilor de cupru în sistemele de încălzire (reducerea rezistenței termice)
● Zonele selective placate cu cupru greu pot funcționa ca un radiator sau interfață la placa rece (chiuvete încorporate)
● Integrarea circuitelor de înaltă tensiune și a circuitelor de comandă pe un singur PCB
Aplicații ale PCB-urilor din cupru greu
Cererea de circuite grele de cupru în mașini, computere, controale industriale și militare crește foarte rapid. Mai mult de 80% dintre producătorii de PCB existenți sunt limitați sau nu sunt capabili să producă circuite imprimate cu cupru greu de încredere.
● Convertoare de energie solară
● Sisteme de siguranță și semnal
● Energii regenerabile și instalații de pompare de stocare
● Controale de cuplu
● Redresoare de putere mare
● Relee de suprasarcină
● Convertoare de putere pentru sisteme feroviare
● Monitoare de linie electrică
● Convertoare de tracțiune pentru aplicații feroviare
● Sisteme UPS
● Încărcarea autovehiculelor electrice (comerciale și industriale)
● Relee de protecție
● Sisteme de excitație pentru regulatoarele de putere
● Sisteme de control al poziției
● Sisteme de comutare a rețelei electrice
● sisteme HVAC
● Depozitarea energiei și rețeaua electrică
● Aplicații în domeniul energiei nucleare
● Reactori de linie
● Hidroelectrice
● Surge protector
● Blocuri de siguranțe
● Echipament de sudare
● Sisteme de control al armelor
● Sisteme radar
Conducătorul din spatele cererii de PCB-uri de cupru este tot mai multă putere, performanță și costuri. Cunoscut în industrie ca experți în managementul termic al PCB, Uniwell produce plăci de cupru cu cupru greu din anul 2007 și suntem capabili să producem 10 uncii de cupru finit și să acoperim fiabil o mască protectoare și consistentă cu nomenclatura imaginii. Un circuit extrem de cupru ar putea utiliza 5 oz. în pereții gaurii și 10 oz. suprafață de cupru.
