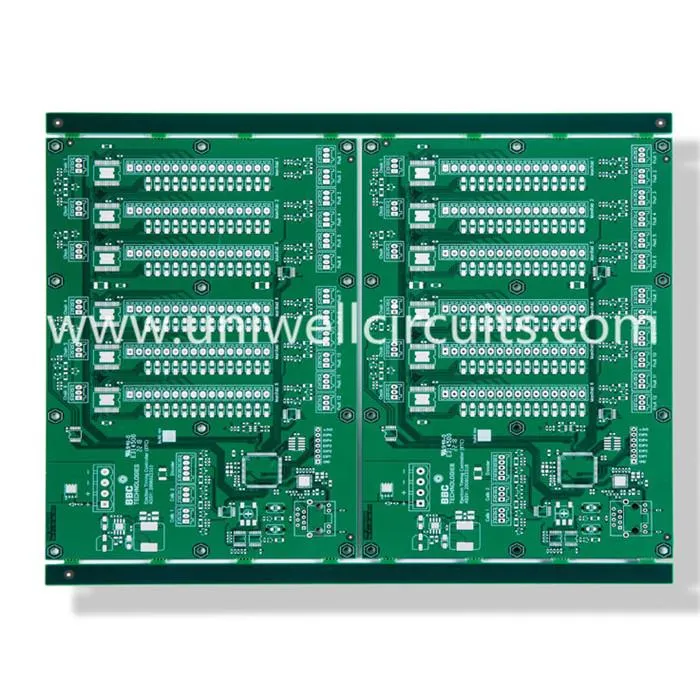

1.Producere prezentă
Specificație:
Stratul: 4
Grosimea plăcii: 1,6 mm
Tratament de suprafață: argint imersie.
Material: FR4 TG170.
Distanța minimă a liniei / distanța liniilor: 8/10 mil
Greutatea cuprului: 105μm
Uniwell oferă un singur panou lateral, un strat dublu strat, un miez multistrat (până la 32 de straturi), o singură placă flexibilă, o placă dublă flexibilă și o placă flexibila multistrat, rigid-flex, etc.
Transformarea rapidă a prototipului fără a sacrifica calitatea este cel mai mare caracter.
2. Informații despre companie
Bazat în Shenzhen, Uniwell circuite cO., LTD. în proiectarea, dezvoltarea, fabricarea și vânzarea de PCB-uri de înaltă precizie pe două fețe și multistrat (Circuit Board imprimat), concentrându-se pe volume rapide, prototip, mediu și mare, ar putea oferi:
- fabricarea contractelor cu PCB
- Servicii de asamblare PCB
- proiectarea și vânzarea de PCB-uri
- Achiziționarea de componente și managementul materialelor
- Design de produs
- Protocoale rapide PCB & PCBA
- Cabluri și ansambluri de sârmă
- Materiale plastice și matrițe
- AOI, teste X-ray, alte servicii de testare a funcțiilor
3. Designul PCB de înaltă calitate ar trebui să aibă grijă de inventar.
Layoutul componentelor este o premisă de bază pentru proiectarea unor diagrame de PCB de înaltă calitate. Cerințele pentru aspectul componentelor includ instalarea, stresul, încălzirea, semnalul și estetica.
Componența componentelor este o premisă de bază pentru proiectarea unor diagrame de PCB de înaltă calitate.
1) Aspectul componentelor
Cerințele pentru aspectul componentelor includ instalarea, stresul, încălzirea, semnalul și estetica.
1.1.Installation
Se referă la situațiile specifice de aplicație, pentru a instala placa de circuit fără probleme în șasiu, în carcasă, în slot, în interferența spațiului, cum ar fi un accident de scurtcircuit, și a face conectorii specificați într-o poziție specificată pe șasiu sau în carcasă și serie de cerințe de bază.Nu voi intra în asta.
1.2 Stresul
Plăcuța de circuit trebuie să poată rezista la toate forțele exterioare și vibrații în timpul instalării și funcționării. De aceea, placa de circuit trebuie să aibă o formă rezonabilă, iar poziția diferitelor găuri (găuri de șurub și găuri speciale) pe placă trebuie să fie aranjate în mod rezonabil. În general, distanța dintre orificiu și placă este mai mare decât diametrul găurii. În același timp, ar trebui de asemenea remarcat faptul că cele mai slabe secțiuni ale plăcilor cauzate de găurile în formă specială ar trebui de asemenea să aibă suficiente Rezistența la încovoiere. Conectorul de pe placă direct "extinde" carcasa echipamentului, în special pentru a asigura fiabilitatea utilizării pe termen lung.
1.3.Heat
În cazul dispozitivelor de mare putere și de încălzire, pe lângă asigurarea condițiilor de disipare a căldurii, aceasta trebuie plasată în poziția corespunzătoare. În special în sistemul de simulare a preciziei, este necesar să se acorde o atenție deosebită efectelor adverse ale câmpului de temperatură generate de aceste dispozitive pe circuitul de preamplificator fragil. În general, o mare parte din putere ar trebui să fie separată într-un modul, iar unele măsuri de izolare termică ar trebui luate cu circuitul de procesare a semnalului.
1.4 Semnalul
Interferența semnalelor este cel mai important factor care trebuie luat în considerare în proiectarea layout-ului PCB. Mai multe aspecte de bază sunt: circuitul de semnal slab și separarea circuitelor puternice de semnal sau chiar izolarea; Partea ac este separată de partea de curent continuu; frecvență joasă; Observați direcția liniei de semnal; Aranjamentul liniilor de teren; Ecranul adecvat, filtrarea și alte măsuri. Sunt multe argumente care au fost subliniate mereu și repetat, nu repetate aici.
1.5.Beautiful
Nu numai că trebuie să țineți cont de plasarea corectă și ordonată a componentelor, dar luați în considerare și fluxul grațios al liniei. Deoarece laicul general subliniază uneori primul, este necesar să se evalueze avantajele și dezavantajele designului circuitului. Pentru a imagina produsul, primul ar trebui să aibă prioritate atunci când performanța nu este exigentă. Cu toate acestea, în cazul unei performanțe ridicate, dacă trebuie să utilizați un panou dublu și placa de circuit este inclusă în ea, trebuie să dați prioritate la frumusețea liniei de mers pe jos. Următoarea secțiune va discuta despre "estetica" cablajului.
2) Principiul cablajului
Următoarea este o introducere detaliată a unora dintre cele mai puțin frecvente măsuri de combatere a interferențelor din literatură.Considering aplicația practică, în special în procesul de produs, un număr mare de panouri duble sunt încă utilizate, și următoarele conținuturi sunt în principal pentru panouri duble .
2.1. "Estetica"
Evitați unghiurile drepte atunci când vă întoarceți și încercați să efectuați o tranziție cu o diagonală sau arc.
Linia trebuie să fie ordonată și ordonată și să fie aranjată în diferite categorii, care nu numai că pot evita interferența reciprocă a diferitelor semnale, dar și facilitează inspecția și modificarea. Pentru sistemul digital, liniile de semnal ale aceleiași tabere (de exemplu, linia de date, adresa line) între nu trebuie să vă faceți griji cu privire la problema de interferență, dar ca să citească, scrie, semnal de control de ceas, ar trebui să fie rece, linia de teren cel mai bine protejate.
Etajul mare (va fi discutat mai jos), firul de împământare (ar trebui să fie "fața") și încercați să păstrați o distanță egală rezonabilă între liniile de semnal, pe premisa de a preveni scurtcircuitul, scurgerile cât mai mult posibil.
Pentru sistemele de curent slabe, liniile de la sol și de alimentare ar trebui să fie cât mai aproape posibil.
Utilizați sistemul componentei mesei, linia de semnal este cât mai completă posibil.
2.2.Modelul rotund.
Există o mulțime de discuții cu privire la principiul importanței și aspectului liniei de bază din literatura de specialitate, dar există încă o lipsă de prezentare detaliată și precisă a aspectului liniei de bază în PCB real. Experiența mea este că, pentru a îmbunătăți (mai degrabă decât doar a face un prototip experimental), linia de la sol nu poate fi supraîncărcată, mai ales în cazul procesării slabe a semnalelor. În acest scop, nu trebuie să facem nici un efort pentru a pune în aplicare principiul "răspândirii mari a zonelor".
Atunci când se dă la sol, trebuie să fie rețeaua, cu excepția cazului în care este fragmentată de alte linii. Performanța termică și conductivitatea înaltă a rețelei sunt mult mai bune decât cele ale întregului sol. În cazul cablului dublu, uneori este necesar pentru a separa firul de împământare pentru a trece linia de semnal, ceea ce este extrem de nefavorabil pentru menținerea unei rezistențe reduse la sol. Din acest motiv, trebuie să se adopte o serie de mijloace "inteligente" pentru a asigura "buna" funcționare a curentului. include:
Un număr mare de componente de montare pe suprafață sunt utilizate pentru a elimina spațiul "original" ocupat de găurile de sudură.
Faceți pe deplin de utilizare a spațiului pozitiv: utilizarea extensivă a componentelor de montare pe suprafață de ocazii, pentru a încerca să facă linii de semnal merge în partea de sus, pe cât posibil, la sol la partea de jos "altruist", implică, de asemenea, numeroase sfaturi fin, am cartea mea într-una din competențele PCB: schimb PIN-ul are un recrut, există multe vrăji similare, va continua să scrie.
Aranjament rezonabil de linii de semnal, se va bord în zonele critice, în special "inima" (aici este legată de întreaga comunicație talpă platformă) "la" la sol, atâta timp cât designul atent, ea încă mai poate face acest lucru.
Colaborare negativă și pozitivă: uneori o parte pe platou, solul este "disperat", poate încerca să facă cele două părți ale coordonării cablajelor unul cu celălalt în acest moment, "eu nu pot rămâne aici are propriul loc pentru voi" , în poziția opusă care corespunde golului, o bucată de teren de gazon pus suficientă, din nou prin numărul, locația, destul de rezonabilă prin (considerând gaura are rezistență mai mare), prin aceasta "Cota" "Podul" va fi împărțit cu forța liniile liniilor de semnal care au fost traversate, dar sunt reticente în a fi atașate și sperăm că cele două laturi unificate ale strâmtorilor din Taiwan vor fi integrate într-o conductivitate electrică suficientă.
Numărul de perete al câinelui: este foarte dificil să ieșiți din loc și să nu fiți dispuși la linia imensă de teren care să fie tăiată de o singură linie de semnal, să lăsați acest semnal nedreptate un pic, să vă plimbați prin cablare. , Eu nu sunt mulțumit să tragă doar un fir gol, semnal precis și trebuie să treacă printr-un rezistor, sau alte "picioare lungi", eu pot justifica perfect pentru a extinde PIN-ul dispozitivului, poziția jumper jumătate de normă, atât prin semnal, cât și pentru a evita jumperul pe care îl numește nesimțit: - (în cele mai multe cazuri, desigur, pot face întotdeauna un astfel de semnal din locul potrivit pentru a evita pământul de cruce, singura nevoie este observarea și imaginația.
Cel puțin, calea curentului la sol ar trebui să fie rezonabilă, iar curentul mare și semnalul slab nu trebuie să avanseze unul lângă celălalt. Uneori, alegerea unei căi rezonabile, un șir de linii de teren merită un grup nerezonabil configurat.
În cele din urmă, apropo, există o poveste celebră: "puteți avea încredere în mama voastră, dar nu aveți încredere în pământul vostru". Într-o ocazie de procesare a semnalelor foarte slabe (sub microvolt), chiar prin cârlig sau prin arc, , pe punctele-cheie ale diferenței de potențial de sol are încă mai mult decât amplitudinea semnalului procesat, cel puțin în aceeași ordine de mărime, chiar dacă dreptul potențialului static, diferența de potențial instantaneu poate fi încă foarte mare. Pentru o astfel de ocazie, primul principiu este de a face circuitul să funcționeze independent de potențialul solului.
2.3.Proiectarea liniei de alimentare și filtrarea puterii.
Eu nu sunt de acord cu literatura generală că linia de alimentare ar trebui să fie cât mai gros posibil.Cu doar la putere mare (1 secunde la curent curent de alimentare poate ajunge la 1 a), trebuie să asigure suficientă lățime cablul de alimentare (experiența mea, 50 mil per 1 curent care corespunde nevoilor celor mai multe cazuri). Lățimea cablului de alimentare nu este cheia decât pentru a împiedica interferența semnalului. Chiar și liniile de alimentare mai fine sunt uneori mai bune! Calitatea sursei de alimentare este în general, nu în valoarea sa absolută, ci în fluctuația sursei de alimentare și interferența suprapunerii. Cheia pentru interferența de putere este capacitatea filtrului! Dacă aplicația dumneavoastră nu are cerințe stricte pentru calitatea alimentării, nu schimbați condensatorul! utilizând capacitatea filtrului, rețineți următoarele:
Întregul circuit al capătului de intrare a energiei ar trebui să fie o măsurătoare "totală" de filtrare, iar diferite tipuri de condensatoare ar trebui să se potrivească reciproc, "același lucru nu poate fi mic, cel puțin nu rău J pentru sistemul digital ar trebui să aibă cel puțin 100 + 10 uF uF tantal electrolitic + uF + 1 nf SMT plasture 0.1.Frecvență mare (100kHz) 100uF electroliză + 10uF cip tantal + 0.47uF patch + 0.1uf patch.Ac sistemului de simulare: pentru dc și sisteme analogice de joasă frecvență: 1000uF | 1000uF electroliză + 10uF tantal + 1uF plasture + 0.1uF patch.
Ar trebui să existe un "set" de condensatori de filtrare în jurul fiecărui chip important.Pentru sisteme digitale, un plasture de 0,1 uF este suficient, general sau curent de lucru și cip mai mare ar trebui să fie, de asemenea, pe un tantal cip 10 uF sau 1 uF patch, cipuri de frecvență de lucru (CPU, cristale) și 10 nf | 470 pf sau 1 nf. Capacitatea ar trebui să fie cât mai aproape posibil de cipul de alimentare al cipului și cât mai direct posibil, cu cât este mai mică cu cât este mai aproape.
Pentru capacitatea filtrului de cip, interiorul (capacitatea filtrului la piciorul tubului de putere) ar trebui să fie cât mai gros posibil, preferabil cu mai multe linii fine.Furnizat cu condensatorul de filtru este sursa de tensiune de impedanță redusă (ac) și suprimă interferența cuplului de schimb, în afara picioarelor tubului condensatorului (de la puterea principală la capacitatea de filtrare a a) cablul de alimentare nu este atât de important, nu trebuie să fie lățimea prea groasă a liniei, cel puțin pentru a ocupa o mulțime de placă area.In unele sisteme de simulare, puterea de asemenea, este necesar să se utilizeze rețeaua de filtre RC pentru a suprima mai mult interferența, în timp ce linia de alimentare mai mică se întâmplă uneori să aibă efectul rezistorului din filtrul RC, ceea ce este benefic.
Pentru un sistem cu o gamă largă de temperaturi de funcționare, este important să rețineți că condensatorul electrolitic din aluminiu poate reduce sau chiar pierde efectul de filtrare la temperatură scăzută, iar în locul acestuia ar trebui să se utilizeze condensatoarele corespunzătoare de tantal. De exemplu, utilizați tantal 100uF | 1000uF din aluminiu în loc de aluminiu 470uF, sau înlocuiți aluminiu 100uF cu tantal cu cip de 22uF.
Rețineți că condensatorii electrolitici din aluminiu nu trebuie să fie prea aproape de dispozitivele de încălzire cu putere ridicată.
4.Cu clienții noștri principal sunt de la producătorii de dimensiuni medii în rândul consumatorilor electronice, produse digitale, de telecomunicații radio, de management industrial, de automatizare și tratament medical, etc. Baza noastră de clienți solidă a adus un impuls puternic pentru creșterea companiei.
