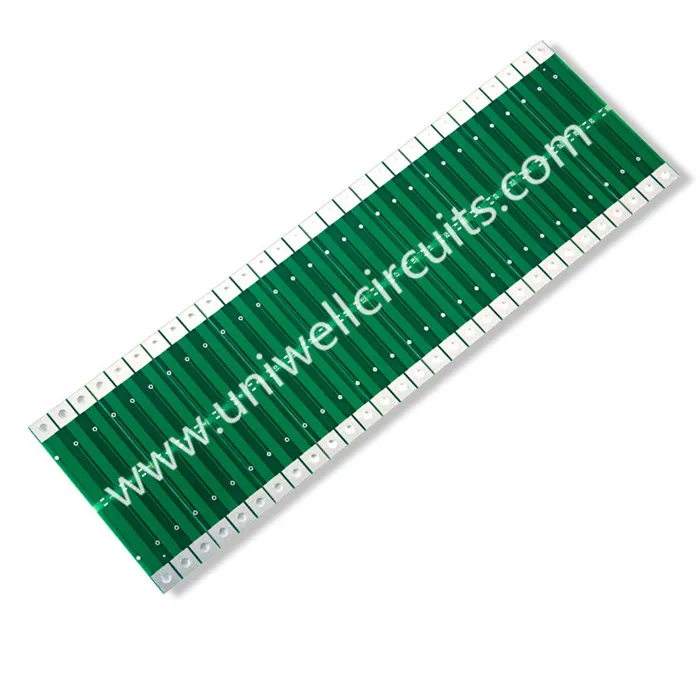

LF HASL față-verso PCB
1. Descrierea produsului
Specificație:
Stratul: 2
Grosimea plăcii: 1,55 mm
Tratament de suprafață: LF HASL.
Material: FR4.
Dimensiunea minimă a liniei / distanța liniei: 15/20 mil
Min gaură: 0,5 mm
Portofoliul de produse pentru circuitele Uniwell include PCB-uri dublu față pentru o gamă largă de aplicații de la controale medicale la cele industriale. Acesta este un segment care se micșorează pe măsură ce cererile clienților noștri pentru plăci de numărare de nivel înalt cresc. Vă rugăm să contactați circuitele Uniwell în mod liber dacă aveți nevoie de informații suplimentare sau de asistență, suntem bucuroși să vă ajutăm.
LF HASL față-verso PCB - descriere generală: procesul HASL aplatizat; materiale: FR-4 - Nanya; masca soldermask: albastru; lățime și spațiu linie: 0,3 / 0,33 mm; gaura dimensiune: 0.5mm,
2. Specificație tehnică
Avem două fabrici, fabrica Shenzhen Special pentru o virajă rapidă: Prototype, Sampling și Comenzi de volum mic, fabrică de bărbați Jiang Special pentru volum mediu și pentru producție în masă. Facilitățile combinate Jiangmen și Shenzhen s-au dovedit a satisface toate cerințele clienților noștri, de la prototip la producția de masă.
1) Specificația tehnică a fabricii Shenzhen
| Material | FR4, CEM-3, Metal Core, |
Fără halogeni, Rogers, PTFE | |
Max. Dimensiunea panoului de finisare | 1500X610 mm |
Min. Grosimea plăcii | 0,20 mm |
Max. Grosimea plăcii | 8,0 mm |
Buried / Blind Via (fără cruce) | 0.1mm |
Aspect rație | 16:01 |
Min. Dimensiunea forajului (mecanic) | 0,20 mm |
Toleranță PTH / gaură de presare / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Conturarea stratului | 40 |
Max. cupru (interior / exterior) | 6OZ / 10 OZ |
Toleranța la forare | +/- 2mil |
Înregistrarea stratului în strat | +/- 3mil |
Min. lățime / spațiu linie | 2.5 / 2.5mil |
BGA pitch | 8mil |
Tratament de suprafață | HASL, HASL fără plumb, |
ENIG, argint / ciment de imersiune, OSP |
2) Specificația tehnică a fabricii Jiangmen
| Material | FR4 (fără TG normal sau înalt sau fără halogeni) |
CEM-3 Al bazat | |
Max. Dimensiunea panoului de finisare | 540X620 mm |
Min. Grosimea plăcii | 0,20 mm |
Max. Grosimea plăcii | 8,0 mm |
Buried / Blind Via (fără cruce) | 0.2mm |
Aspect rație | 12:01 |
Min. Dimensiunea forajului (mecanic) | 0,20 mm |
Toleranță PTH / gaură de presare / NPTH | +/- 0,0762 mm & +/- 0,05 mm & +/- 0,05 mm |
Max. Conturarea stratului | 12 |
Max. grosimea cuprului | Stratul exterior 3Z OZ / stratul exterior 40Z |
Țintă toleranță la foraj | +/- 2mil |
Înregistrarea stratului în strat | +/- 3mil |
Min. lățime / spațiu linie | 4 / 4mil |
BGA pitch | 10mil |
Tratament de suprafață | HASL, HASL fără plumb, |
ENIG (+ G / F), OSP de argint imersiune / Tin, Mască detașabilă, Pastă de carbon |
3. Avantajele noastre
1) Avantajul echipamentelor
Avem mari investiții în producția de PCB. Echipamente avansate de marcă sunt achiziționate din Japonia, Holand, Germania.
2) Avantajul talentelor
Compania introduce în mod activ talente de înaltă tehnologie și zeci de mecanici de vârf. Între timp, am colaborat cu mai multe colegii și am creat o echipă de tipărit cu circuite imprimate, astfel încât să avem mulți angajați profesioniști introduși în fiecare an.
3) Beneficiați de experiență
Compania noastra are o experiență de 10 ani în PCB & PCB asamblare. Am colaborat cu multe întreprinderi bine cunoscute. Am experimentat echipa de ingineri, ceea ce ne face să fim capabili să satisfacem nevoile diferitelor clienți.
4) Avantajul mărcii
Compania noastra a stabilit constiinta de brand si drepturi de autor, am acordat o mare importanta calitatii produselor si reputatia companiei.
De asemenea, avem o conștiință strict secretă pentru clienții noștri.
5) Serviciul post-vânzare
Plângerile liniei fierbinți sunt deschise 24 de ore din 24 în fiecare zi, astfel încât să putem trata imediat informațiile clienților și să ascultăm sugestiile clienților noștri, să facem înregistrări și să luăm măsuri pentru îmbunătățirea serviciilor noastre.
4.Pachetarea și livrarea
1) Ambalare
Compania noastră nu numai că încearcă să ofere clienților un produs bun, ci și să acorde atenție ofertei unui pachet complet și sigur.
2) Livrarea
Dacă livrarea PCB sau PCB este foarte urgentă, puteți alege să trimiteți prin oficiale DHL, FedEx sau UPS etc.
Dacă nu este atât de urgent, putem trimite prin expeditor expediere, mai mult timp, dar vă poate economisi niște bani.
