Name: Placi de circuite imprimate de bază din aluminiu personalizate din China Furnizori și producători - Prețul direct din fabrică - Circuite Uniwell
Brand: Uniwell
SKU: 53666964

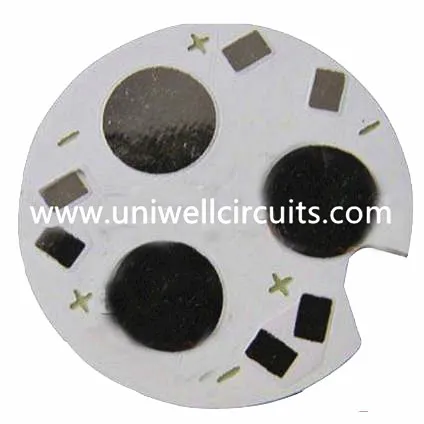

Placi de circuite imprimate din aluminiu

1. Descrieți produsul

8_ 副本 .jpg

Specificație

♦ Layer: 1 strat
♦ Material: Aluminiu
♦ Hole mini: 0,2 mm
♦ Punct de testare: 1000
♦ Mască de lipire: LPI albă
♦ Funcție: LED

♦ Grosime: 1,6mm
♦ Grosimea cuprului: 35um
♦ Mini Lățime / spațiu: 4 mil / 4 mil
♦ Tratament de finisare: HASL
♦ Silkscreen: Negru

Avem mii de design pentru MC PCB-uri.
Suntem o soluție oprire pentru cerințele dvs. în lumini LED.
Ne confruntăm cu toate accesoriile cu LED-uri, cum ar fi Luminări / Drivere / LED-uri / Panouri solare / Baterii / Invertoare solare pentru spoturi luminoase, Lumini în jos, Lumini de inundații, Becuri, Lumini de tuburi,

2. Informații despre companie

Circuite Uniwell este una dintre fabricile de lider în fabricarea PCB în China.It este situat în Shenzhen și a fost înființată în 2007.

Uniwell este specializată în prototipuri flexibile PCB și rigide PCB, fabricarea PCB, asamblare PCB și șablon. Folosim echipamente de producție de PCB de ultimă oră, completate de cele mai recente echipamente de inspecție pentru fabricarea plăcilor de toleranță de până la 32 de straturi.

Suntem mândri să oferim grosimi de cupru de până la 10 oz, vitrițe ascunse sau nevăzute, plăci de înaltă frecvență, pe bază de aluminiu și PCB specificate de client. Toate produsele noastre de bord PCB sunt în conformitate cu UL și GB (China National Standard Committee) și IPC-600E standarde.

图片 86_ 副本 .jpg QQ 图片 20180524142208.jpg

3.Aplicații PCB din aluminiu

PCB-urile cu suport din aluminiu sunt folosite mai mult ca niciodată pentru aplicații de mare putere / disipare termică ridicată a căldurii. Deși au fost concepute inițial pentru aplicații de alimentare cu comutare de mare putere, placile cu circuite imprimate cu aluminiu au câștigat popularitate în aplicațiile LED, inclusiv semafoare, iluminat auto și iluminat general. Utilizarea modelelor de aluminiu permite densitatea LED-urilor în proiectarea PCB să fie mai ridicată, iar LED-urile montate să funcționeze la curenți mai mari în timp ce se află în toleranțele de temperatură specificate.

Alte aplicații pentru PCB-uri din aluminiu includ surse de alimentare, circuite de curent înalt, regulatoare de motor și aplicații pentru automobile. Materialele PCB din miez de aluminiu sunt foarte eficiente în aplicațiile de disipare a căldurii termice, care implică circuite integrate de mare putere. Datorită nivelului ridicat de disipare termică asociată PCB-urilor cu suport din aluminiu, desenele plăcii de circuit pot fi simplificate. PCB-urile din aluminiu elimină scufundarea forțată a aerului și a căldurii, ceea ce duce la scăderea costurilor de proiectare. Doar despre orice proiect care poate fi îmbunătățit prin îmbunătățirea conductivității termice și controlul temperaturii este un candidat pentru un PCB cu suport din aluminiu.

图片 121_ 副本 .jpg

4. Foaia de parcurs a tehnologiei

Încă de la înființare, Uniwell Circuits a creat o puternică echipă de cercetare și dezvoltare pentru a-și îmbunătăți capacitatea tehnologică.
P: Prototype SV: Volum mic M: Producție în masă

ARTICOL			2015	2016	2017	2018	2019
straturi	32layer		P	P	SV	SV	SV
	36layer			P	P	P	P
	42layer				P	P	P
Min. Lățimea / spațiul liniei	Strat interior	3 / 3mil	M
		2.5 / 2.5mil	P	SV	SV	M
		2 / 2mil			P	P	P
	Strat exterior	3 / 3mil	SV	SV	M
		2.5 / 2.5mil		P	SV	M
		2 / 2mil			P	P	P
Min. mărimea găurii mecanice de găurire		8mil	M
Min. mărimea găurii mecanice de găurire		6mil	P	P	SV	SV	SV
Aspect Ratio	13: 1		SV	SV	M
	15: 1			P	SV	SV	SV
	16: 1				P	SV	SV
	18: 1					P	P
Cupru grosime	6 OZ		P	SV	M
	8 OZ		P	P	SV	M
	10 OZ			P	SV	M
	12oz				P	SV	SV
	finisată folie de cupru asimetrică 1 / 6OZ		P	SV	M

ARTICOL			2015	2016	2017	2018	2019
Controlul impedanței	± 10%		M
	± 8%		P	P	SV	SV	SV
	± 5%			P	P	SV	SV
Grosimea plăcii finalizate	Gros	6.5mm	P	SV	M
		7.5mm	P	P	SV	SV	SV
		10mm	P	P	P	P	P
	Subţire	0,15mm	SV	SV	SV	SV	SV
	Subţire	0.1mm		P	P	SV	SV
Max. mărimea bordului	Lungime	1200mm	P	P	SV	SV	SV
Max. mărimea bordului	Lăţime	650mm	P	P	P	SV	SV
Min. Clema interioară	4layers	0,075 mm		p	P	p	p
	8layers	0.1mm		p	P	p	p
	12layers	0,125		p	P	p	p

ARTICOL		2015	2016	2017	2018	2019
Tehnici speciale	Condensator condensat / rezistor		P	P	SV	SV
	Panou rigid-flexibil		P	SV	SV	SV
	Counterbore + Blind îngropat VIA S (HDI)	P	P	SV	SV	SV
	2 straturi și multistrat de PCB pe bază de aluminiu	P	SV	SV	M
	Miez de metal și material PTFE combinat cu PCB	P	P	SV	SV	SV
	Presare hibridă (miez ceramic + miez FR4 + Cu)		P	SV	SV	SV
	PTFE cu mai multe straturi			P	P	P
	Presare parțială hibridă (FR4 + ceramică)	P	P	SV	SV	SV
	Parțial Bulgy Solder PAD Technics	P	P	SV	SV	SV
	Terminarea selectivă a suprafeței	P	SV	SV	SV	SV
	Jumătate / Jumătate Tehnică	M
	Se intersectează mecanic Blind Via (diametrul orificiului nu mai mic de 0,15 mm)		p	P	p	p
	Înapoi Tehnica de forare	P	SV	SV	SV	SV
	Via în PAD	M
	V-CUT trece prin PTH	P	SV	M
	Tehnica anormală a sloturilor / găurilor (gașcă, gaură, gaură pentru șuruburi, gaură de adâncime de control, tambur, placă de margine)	SV	M
	Multiple-presare (nu mai mare de 4 ori)	SV	SV	SV	SV	SV

5. Ambalare & expediere

ambalare: sac sigilat, pungi anti-statice, cutii de carton potrivite.

图片 122_ 副本 .jpg

livrare
Putem oferi FOB Shenzhen, FOB HK sau CIF la destinația clientului.
Expediți direct la depozitul dvs. numit la nivel global.
1) transportul aerian
2) transport maritim
3) curier rapid

图片 123_ 副本 .jpg
