Aluminiu imersie Tin PCB
1. Descrieți produsul

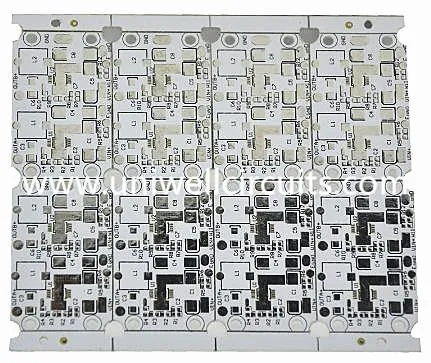

Aluminiu imersie Tin PCB
Specificații generale pentru PCB din aluminiu
Stratul nr. 1: strat
Mărimea unității / mm: 332 * 332 mm
Material: Aluminiu
Grosimea finisată: 1,6 mm
Cupru finit: 70um
Tratament de suprafață: HAL (fără plumb), imersare aur / argint / Tin, OSP, placare cu aur
Masca de lipit: alb
Silkscreen: alb
Aplicare: toate tipurile de lumini LED
Uniwell poate face straturi de 1 straturi, 2 straturi, multistrat din aluminiu PCB. Și finisarea de suprafață poate fi placare cu aur, HASL, Lead Free, OSP. Dimensiunea găurii min poate fi de 0,2 mm (8 mil). Sunt disponibile 1 oz, 2 oz, 3 oz grosime de cupru.
Uniwell poate de asemenea să ofere produse proto prototip pentru producerea rapidă și în vrac. Exprima este poate fi satisface nevoia. Cel mai mic preț este competitiv, iar calitatea este garantată.
2. Informații despre companie
Circuitele Uniwell sunt sursa pentru toate cerințele PCB de înaltă calitate!
Începând cu anul 2007, am furnizat PCB-uri de înaltă calitate pentru numeroase companii dintr-un spectru larg de industrii, de la electronice de consum la telecomunicații, energie nouă, aerospațială, automobile și multe altele ... Clienții noștri variază de la companii Fortune 500 la întreprinderi de pornire pentru o singură persoană.
Circuitele Uniwell lucrează timp de câțiva ani cu plăci metalice cu PCB / LED. Am câștigat cunoștințe și experiență extinse în fabricarea PCB din aluminiu de la o singură față până la o față dublă, utilizată în principal în industria de iluminat cu LED-uri. Așteptăm cu nerăbdare să fim partenerul dvs. pe termen lung în China.
Sistemul nostru strict de control al calității implementării:
• UL recunoscute
• Inspecție optică automată
• 100% teste scurte deschise
• IPC A-600G
• ISO 9001-, ISO 14001-, ISO / TS 16949, ISO13485, IATF-16949, certificat OHSAS18001
• Control statistic al procesului (SPC)
• Controlul impedanței
3. Servicii și asistență:
• Servicii clienți: On-line Email / Telefon / EC oferă clienților servicii de 24 de ore; Pre-vânzare, vânzări, servicii post-vânzare
• Exemplu de disponibilitate și politică: cotă de eșantion în decurs de trei zile; eșantionul se termină în termen de o săptămână.
• Garanții / Garanții / Termeni și condiții: Vă garantăm plata în avans.
• Suport de procesare a exportului / importului: Serviciile noastre de export și de import sunt EX-Factory, FOB HK, FOB Shenzhen, FCA HK, FCA Shenzhen și DDU prin expres
• Serviciul After Sales: Pentru toate problemele întâmpinate cu plăcere contactați-ne, vom face oricând serviciul de post.
4.Tabelul tehnic
Material | FR4, CEM-3, Metal Core, |
Fără halogeni, Rogers, PTFE | |
Max. Dimensiunea panoului de finisare | 1500X610 mm |
Min. Grosimea plăcii | 0,20 mm |
Max. Grosimea plăcii | 8,0 mm |
Buried / Blind Via (fără cruce) | 0.1mm |
Aspect rație | 16:01 |
Min. Dimensiunea forajului (mecanic) | 0,20 mm |
Toleranță PTH / gaură de presare / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Conturarea stratului | 40 |
Max. cupru (interior / exterior) | 6OZ / 10 OZ |
Toleranța la forare | +/- 2mil |
Înregistrarea stratului în strat | +/- 3mil |
Min. lățime / spațiu linie | 2.5 / 2.5mil |
BGA pitch | 8mil |
Tratament de suprafață | HASL, HASL fără plumb, |
ENIG, argint / ciment de imersiune, OSP |
5.Application
Produsele circuitelor Uniwell sunt aplicate pe scară largă în dispozitivul audio c, unitatea electrică de alimentare, echipamentul electronic de comunicații, automobilul, computerul, Power Module, LED. Aplicația este foarte largă
6.Cunoașterea ușoară --- introducerea PCB din aluminiu
Definiție:
PCB din aluminiu, de asemenea, numit PCB de bază din aluminiu, PCB placat metalic (MCPCB), substrat metalic izolat (IMS sau IMPCB) PCB, PCB termoconductori etc .. Acesta include, în general, un singur strat, un strat dublu și un strat multiplu.
Teoria operării:
Suprafața de montare a dispozitivului de alimentare pe stratul de circuit, este ideală pentru montarea unor diode emițătoare de lumină de mare putere (LED-uri), care disipă cu ușurință căldura generată de dispozitivele de alimentare.
Caracteristică:
PCB-urile din aluminiu au o bună conductivitate termică, iar pentru materialul din aluminiu poate susține un curent electric suficient de puternic în comparație cu materialul FR-4. Aluminiu PCB utilizarea SMT este foarte eficient pentru a face cu difuzia de căldură. Și poate reduce volumul produsului, apoi reduce costul de hardware și de asamblare. În cele din urmă, poate scădea temperatura de funcționare a produsului și poate prelungi durata de viață a acestuia.
Proces tehnologic:
1) Tăierea bordului
2) de foraj
3) Imagistica filmului uscat / uscat
4) Gravarea acidă / alcalină
5) Silkscreen, masca de lipit
6) V-cut, ROT
7) Testarea, OSP
8) FQC-FQA-ambalare-expediere
