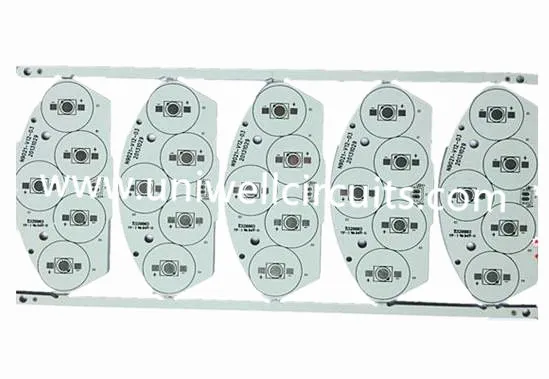

Placă de circuite imprimate cu bază multistrat din aluminiu
1. Descrieți produsul
| Placă de circuite imprimate cu bază multistrat din aluminiu | Layer: 4Layer |
Material: FR4 | Mini găuri: 0,2 mm |
Grosime: 1,6 mm | Mini Lățime / spațiu: 4mil / 4mil |
Cupru grosime: 1oz | Puncte de testare: 3500 |
Finisare: aur de imersie | Masca de lipire: LPI alb |
Funcție: plăci cu LED-uri |
Avantajul plăcii de circuite imprimate de bază din aluminiu
● Disiparea căldurii este dramatic superioară construcțiilor standard FR-4.
● Dielectricii utilizați sunt în mod tipic de 5 până la 10 ori mai conductori termici decât sticla epoxidică convențională și o zecime din grosimea
● Transfer termic exponențial mai eficient decât un PCB rigid convențional.
● Se pot utiliza greutăți inferioare de cupru decât cele sugerate de diagramele IPC de căldură
Uniwell a fost producătoare de plăci de circuite imprimate din aluminiu (denumite și PCB-uri de bază metalice) de peste un deceniu și toate acestea sunt aprobate de ISO9001, ISO14001, TS16949 și UL.
2.Produs de produs
Material | FR4, CEM-3, Metal Core, |
Fără halogeni, Rogers, PTFE | |
Max. Dimensiunea panoului de finisare | 1500X610 mm |
Min. Grosimea plăcii | 0,20 mm |
Max. Grosimea plăcii | 8,0 mm |
Buried / Blind Via (fără cruce) | 0.1mm |
Aspect rație | 16:01 |
Min. Dimensiunea forajului (mecanic) | 0,20 mm |
Toleranță PTH / gaură de presare / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Conturarea stratului | 40 |
Max. cupru (interior / exterior) | 6OZ / 10 OZ |
Toleranța la forare | +/- 2mil |
Înregistrarea stratului în strat | +/- 3mil |
Min. lățime / spațiu linie | 2.5 / 2.5mil |
BGA pitch | 8mil |
Tratament de suprafață | HASL, HASL fără plumb, |
ENIG, argint / ciment de imersiune, OSP |
3.Aplicațiile PCB-urilor din aluminiu
Cu toate că convertoarele de putere și LED-urile sunt cei mai mari utilizatori ai acestor produse, companiile autohtone și RF încearcă, de asemenea, să profite de avantajele acestor construcții. În timp ce o construcție cu un singur strat este cea mai simplă, alte opțiuni de configurare sunt disponibile la Amitron, inclusiv:
Componente flexibile din aluminiu
Una dintre cele mai noi dezvoltări ale materialelor IMS este dielectricul flexibil. Aceste materiale au un sistem de rășină poliimidică cu umpluturi ceramice, care asigură izolație electrică excelentă, flexibilitate și, desigur, conductivitate termică. Atunci când este aplicat pe un material din aluminiu flexibil, cum ar fi 5754 sau similar, produsul poate fi format pentru a obține o varietate de forme și unghiuri care pot elimina dispozitivele, cablurile și conectorii costisitori. Deși aceste materiale sunt flexibile, ele sunt destinate să se îndoaie și să rămână în poziție. Ele nu sunt potrivite pentru aplicații care se intenționează a fi flexibile în mod regulat.
PCB-uri de aluminiu hibride
Într-o construcție IMS "hibridă" un "ansamblu" al unui material netermic este prelucrat independent și apoi legat la baza de aluminiu cu materiale termice. Cea mai obișnuită construcție este un subansamblu de 2 sau 4 straturi, realizat din FR-4 convențional. Îmbinarea acestui strat cu o bază de aluminiu cu dielectric termic poate ajuta la disiparea căldurii, la îmbunătățirea rigidității și la acționarea unui scut. Alte beneficii includ:
● Mai puțin costisitoare decât o construcție a tuturor materialelor conductive termic
● Oferă performanțe termice superioare față de un produs standard FR-4
● Poate elimina chiuvetele costisitoare și etapele de asamblare asociate
● Poate fi folosit în aplicații RF unde se dorește un strat de PTFE pentru caracteristicile sale de pierdere.
● Folosirea ferestrelor componente din aluminiu pentru a permite găurirea componentelor prin găuri. Acest lucru permite conectoarelor și cablurilor să treacă conexiuni prin substrat, în timp ce filetul de lipire creează o etanșare fără a fi nevoie de garnituri speciale sau de alți adaptori costisitori.
PCB-uri din aluminiu multistrat
Frecvent pe piața de alimentare cu energie înaltă, plăcile multistrat IMS sunt fabricate din mai multe straturi de dielectrice conductive termic. Aceste construcții au unul sau mai multe straturi de circuite înmormântate în dielectric cu orificii de orb, care acționează fie ca valori termice sau semnale vias. În timp ce sunt mai scumpe și mai puțin eficiente la transferul căldurii ca un singur strat, ele oferă o soluție simplă și eficientă pentru disiparea căldurii în modele mai complexe.
Hidroizolații PCB-uri din aluminiu
În cele mai complexe construcții un strat de aluminiu poate forma un "Miez" al unei construcții termice multistrat. Aluminiu este pre-forate și înapoi-umplut cu dielectric înainte de laminare. Materialele termice sau subansamblurile pot fi laminate de ambele părți ale aluminiului folosind materiale de lipire termică. Odată laminat, ansamblul complet este găurit similar cu un PCB multistrat convențional. Orificiile placate prin perete trec prin deschiderile din aluminiu pentru a menține izolația electrică. Alternativ, un miez de cupru poate permite atât conexiuni electrice directe, cât și găuri cu izolație.
