1.Descrierea produsului
Specificaţie

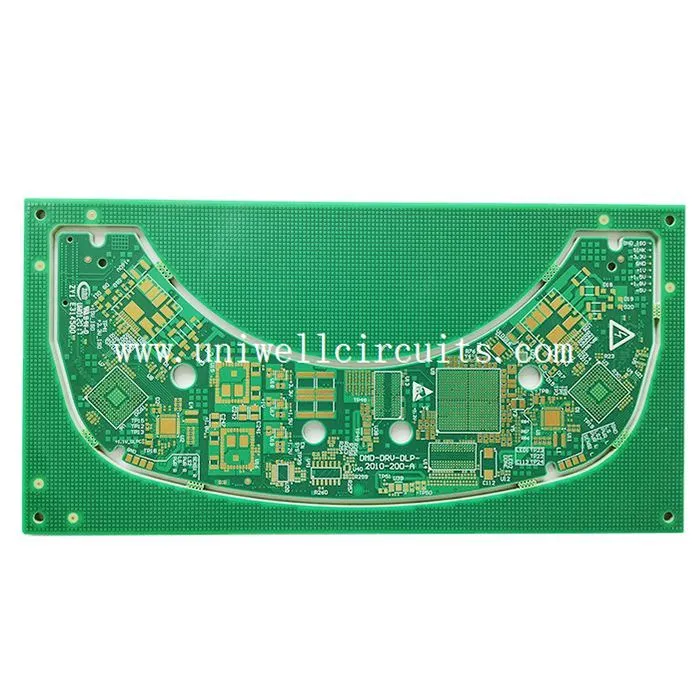

Multilayer Rogers PCB
Număr straturi: 6
Material: R4350B, 1 OZ pentru toate straturile
Tac minim: 8mil
Spațiu minim (decalaj): 8mil
Gaură minimă: 0.30mm
Suprafata terminata: aur imersiune
Caracteristici: Rogers multistrat PCB cu impedanță de control fabricate într-o instalație iso9001certificate cu "înainte de curba" tehnologie de proces.
Uniwell are ceea ce ai nevoie atunci când ai nevoie .oferim plăci de înaltă calitate imprimate circuite la o varietate de companii dintr-o gamă largă de companii. Nu contează dacă comandapcb de înaltă frecvență cu material Rogers devreme în a doua zi, noaptea târziu sau în orice moment în timpul zilei. Al nostru este un serviciu de 24 de ore. Oferim cele mai competitive preturi.
Nu te lăsăm să atârni după ce comanzi un PCB de înaltă frecvență cu material Rogers de la Uniwell. Inginerii noștri de asistență sunt disponibili 24/7 pentru a răspunde la orice întrebări sau întrebări pe care le aveți. Nu există nici o comandă minimă, fie.
2.Capacitate rigidă de producție a plăcii circuitului de imprimare:
Material | FR4, CEM-3,Miez metalic, |
Halogen gratuit, Rogers, PTFE | |
Max. Dimensiunea plăcii de finisare | 1500X610 mm (1500X610 mm) |
Grosimea min. | 0,20 mm |
Max. Grosimea plăcii | 8,0 mm |
Îngropat / Blind Via (Non-cross) | 0,1 mm |
Rație de aspect | 16:01 |
Dimensiune a găurii min. | 0,20 mm |
Toleranță PTH/ Apăsați orificiul de fixare /NPTH | +/-0,0762 mm / +/-0,05mm / +/-0,05 mm |
Max. Contor straturi | 40 |
Max. cupru (interior/exterior) | 6OZ/10 OZ |
Toleranță de găurire | +/-2mil a spus: |
Înregistrare strat în strat | +/-3mil (în) |
Lățime/spațiu linie min. | 2.5/2.5mil. |
BGA pitch BGA pitch BGA pitch BGA | 8mil. |
Tratarea suprafeței | HASL, Hasl fără plumb, |
ENIG, Argint imersiune/Staniu, OSP |
3.Serviciul de testare
Uniwell oferă o gamă completă de servicii de testare. Inclusiv:
1) 100% AOI
2) Testarea fuction
3)100% în testarea circuitelor
4) 100% x-ray pentru BGA Testare
5) 3D pastă grosime de testare
Fiecare placă este examinată cu atenție de către echipa noastră de inspecție dedicată, folosind AOI și telespectatoride mare mărire. Folosind aparatul nostru cu raze X, testăm PCB-urile la nivel de componentă și toate cablurile sunt inspectate și testate complet.
Testarea flash și testele de lipire a pământului pot fi, de asemenea, efectuate acolo unde este necesar.
