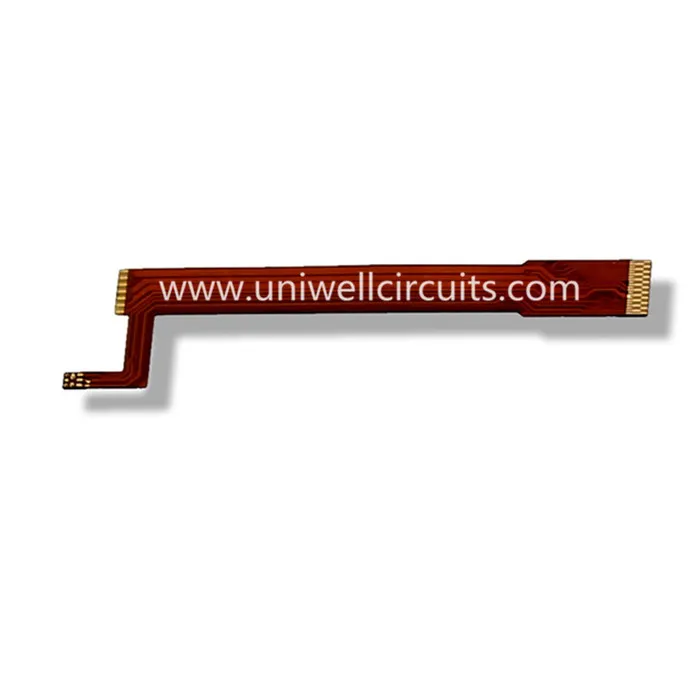

Placă cu 2 plăci de cerneală cu straturi de aur de 2 straturi

2 straturi de aur deget de bord flexibil de bord
1. Descrieți produsul

Specificație
Parametrii de bază: structura materialului: adeziv față-verso + folie de acoperire galbenă cu pierderi reduse + (folie de cupru + adeziv + material de bază din polimid dielectric de înaltă frecvență + lipici + linia de cupru)
Rezistență: liberă de îndoire și răsucire.
Bărbat: + / - 0,03 mm
Grosime: 0,15 mm
Armare: armare din tablă de oțel pozitivă și negativă de 0.15 mm.
Procesul de fabricație: acoperire prin lipire, acoperire prin lipire, strat de acoperire, tip filmat, rezistență - ecranare tip sudare.
Tratament de suprafață: aur (aur) 1 ~ 2 microinch.
Lățimea minimă a liniei / distanța liniei: 0,06mm / 0,09mm.

Uniwell înțelege că aducerea unui produs pe piață într-un mod eficient și eficient din punct de vedere al costurilor poate însemna totul în afaceri. Calitatea, experiența, serviciul și prețurile noastre se îmbină pentru a deveni furnizorul dvs. electronic eficient și fiabil.

2. Informații despre companie
Uniwell Circuite Co, Ltd este una dintre cele mai bune profesionale produce și furnizori care PCB SMT, DBA PCBA, PCBA Adunarea, PCB, cablu FPC, Polyimide FPC, bord rigid-flex, PCB ulei de petrol, PCB de înaltă Impendence, PCB, PCB de carbon de înaltă rezistență, PCB ceramică din alumină, PCB ceramică cu nitrurați de siliciu, PCB din aluminiu în Shenzhen, China.

Bazându-se pe inovația noastră auto-dependentă și pe auto-cercetare, compania noastră nu numai că adoptă o tehnologie avansată internațională, ci introduce și echipamente avansate și mașini de testare perfecte și avansate din Japonia și America. Acum am dezvoltat unul dintre producătorii de top cu tehnologie avansată și rezistență mare în domeniul pcb ceramice și PCB de petrol de carbon.

3. Timpul de plumb pentru prototip și pentru întoarcerea rapidă
Circuite Uniwell FPC se concentrează pe prototipuri, comenzi de volum și volume de dimensiuni medii, afacerile flexibile și rigide cresc rapid de la stabilire. Noi oferim clienților noștri o capacitate tehnică puternică de R & D, diferite tipuri de produse, capacitate de livrare stabilă și rapidă. Uniwell Circuite a fost una dintre cele mai competitive companii din domeniul de înaltă clasă de înaltă clasă flex și rigide de bord. Ne așteptăm să vă deveniți partenerul dvs. pe termen lung în China.

4. Echipamente avansate de fabricare a FPC

5.Cunoașterea ușoară --- tipul de PCB-uri flexibile
În funcție de aplicație, sunt disponibile mai multe tipuri de plăci flexibile, printre care se numără flexibilul flexibil, rigid-flex și flexibilul de înaltă densitate (HDI).

PCB-uri flexibile
Acestea sunt versiuni flexibile ale PCB-urilor rigide disponibile, cu capacități unice, cum ar fi flexibilitatea și rezistența la vibrații. Caracteristicile extra vin împreună cu fiabilitatea obișnuită, repetabilitatea și densitatea ridicată deja oferită de PCB-urile rigide. Avantajul major față de PCB-urile rigide este că circuitele flexibile au capacitatea de a-și asuma configurații tridimensionale. Una dintre cele mai comune aplicații ale PCB-urilor flexibile este înlocuirea cablurilor.

Rigid-Flex PCB-uri
Aceste PCB-uri sunt un amestec de rigid și flex, oferind cele mai bune din ambele construcții, adăugând în același timp unele capabilități unice pe care nu le posedă singure. De exemplu, o configurație tipică rigid-flex ar fi o serie de PCB-uri rigide legate de circuite flex integrate. Prin integrarea suprafețelor rigide adăugate la piesele flexibile, designerii pot crește considerabil capacitatea de proiectare a circuitelor lor.
În timp ce zonele rigide sunt excelente ca puncte de montare greu pentru șasiu, conectori și componente, zonele flexibile oferă zone dinamice flexibile, rezistente la vibrații și flexibile. Astfel de amestecare oferă designerilor mai multe opțiuni pentru a ajunge la soluții creative pentru cele mai exigente aplicații.

Placi de calcul flexibile HDI
Circuitele de interconectare de înaltă densitate sunt utile atunci când opțiunile oferite de circuitele flexibile tipice nu sunt adecvate. Circuitele flexibile HDI oferă opțiuni de proiectare, layout și construcție mai bune prin încorporarea unor caracteristici fine precum micro-vias. Funcționalitatea crescută, factorul de formă mai mic și circuitele flexibile de înaltă densitate se numără printre caracteristicile acestora.
Deși folosește materiale mai subțiri, tehnologia HDI oferă o mai bună fiabilitate, o performanță electrică îmbunătățită și acces la utilizarea pachetelor IC avansate.
