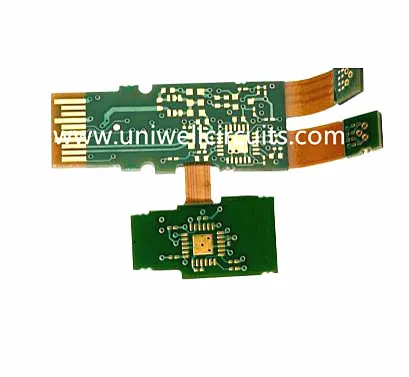

Flex placă de circuit OSP rigid
1. Descrieți produsul
Specificație
Flex & rigid (12L-4F)
Aplicație: Instrument de comunicare
Grosimea plăcii: 1,6 mm
Tratament de suprafață: OSP
Lățimea / spațiul liniei: 3,9 / 3,7 mil
Slot PTH orb, asimetrie pentru conturul superior și inferior, două tratamente de suprafață, aliniere de înaltă precizie
Servicii de fabricare a volumului mare de PCB sunt disponibile tuturor clienților noștri, indiferent de locul în care lucrați, a industriei pe care o deserviți sau a modului în care doriți să vă dezvoltați plăcile.
2. Capacitatea de produs PCB flexibil
Straturi: 20 (includeți 12 straturi
Linia lățimea / spațiul (mil) în stratul interior: 3/3, 3,5 / 3,5
Raport de aspect: 20: 1 (PTH); 1: 1 (viraje orb)
Min. diametrul găurii diametrului (mil): 6 (mecanic); 4 (laser)
Distanta de la foraj la conductor (mil): 6
Toleranță pentru controlul impedanței (+/-): 10%
3.PCB facilități de producție
Uniwell dispune de mai multe facilități de producție, astfel încât să putem asigura clienților noștri să beneficieze de cele mai bune prețuri și de cele mai rapide timpi de fabricație în industria PCB.
4.Application
Cu o dezvoltare de peste 10 ani, produsele Uniwell Circuits se aplică pe scară largă în comunicații, rețele, produse digitale, control industrial, asistență medicală, aeronautică și astronautică, domenii de apărare și militare etc.
5.FAQ
Î: Ce serviciu puteți oferi?
Putem furniza proiectarea dosarului Gerber PCB, copiere și clonare, servicii OEM și ODM.
Î: Sunt fișierele mele de design securizate când le trimit?
Fișierele dvs. sunt ținute în condiții de siguranță și securitate în timp ce Uniwell este în posesia lor. Fișierele dvs. nu sunt niciodată partajate și nici o terță parte nu va avea acces la fișierele de proiectare. Deoarece acestea sunt proprietatea dvs., respectăm drepturile de autor ale fișierelor dvs. Clientul controlează dispunerea acestor fișiere conform cerințelor dvs. și aprobării scrise.
Î: Pentru comenzi de cantități mici, puteți produce prototipuri de PCB-uri?
Da. Uniwell are capacitatea de a produce PCB-uri în orice cantitate. Dar, cu cât cantitatea este mai mare, cu atât economiile de costuri sunt mai mari.
Î: Aveți un minim de comandă?
Acceptăm comenzi cu o cantitate mică de 1 (piesă sau panou).
