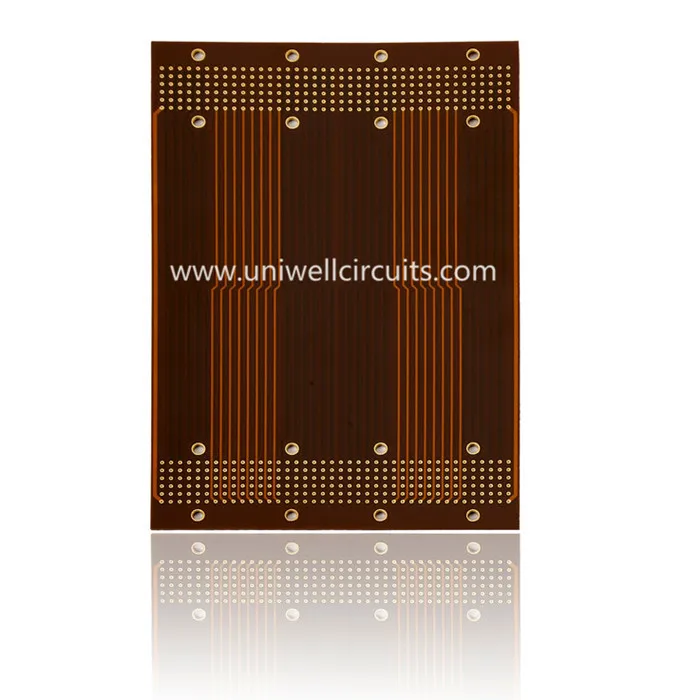

Placa de Circuit imprimat flexibil ENIG
1. produs descrie
Strat: 2
Material de bază: Rigidizare de Poliimidă + FR4
Cupru grosime: 1oz
Grosime tabla: 0.3mm
Fludor masca culoare: galben coperta filmului
Silkscreen culoare: alb
Finisaj Suprafata: ENIG
Mod de testare: 100 % E-Test
Standard: IPC-Class2/clasa 3
Uniwell circuite Co, Ltd, a fost fondată în Shenzhen, China în aprilie 2007. Suntem una dintre lider producătorii şi exportatorii de FPC (Circuit imprimat flexibil), rigide PCB Flex, PCBA, SMT ansamblul producției și a comercializării.
2. capacităţilor de producţie flexibil PCB
Straturi: 20 (include 12layer)
Linie traseu/spaţiu (mil) în innerlayer: 3/3, 3.5/3.5
Proporţie dimensiuni: 20:1(PTH); 1:1 (vias orb)
Gaura de foraj de min. diameter(mil): 6(mechanical); 4(laser)
Distanţa de forare a conductor(mil): 6
Toleranţa pentru impedanta de control (+/-): 10 %
3. de ce Uniwell
Multi clienti ne spun că cel mai important motiv vin înapoi şi recomandă-ne partenerul sau prietenii lor este fiabilitatea noastre. Acestea ar putea fi asigurată şi să păstreze pace pentru a face lor PCB board la firma noastra.
1)Cost competitiv PCB de fabricaţie
Oferim înaltă calitate personalizat PCB placi la cost competitiv, deoarece ştim că importanţa costul unui produs de succes. Avem controlul costurilor pentru fiecare proces, în scopul de a oferi clientilor nostri PCB low-cost.
2)Circuite de înaltă calitate oferite
Noastre de înaltă calitate PCB-uri a ieşit de la materia primă alegem, avansat echipament folosim, controlul proceselor, urmăm, managementul calificat respecte şi toţi profesioniştii noştri avem.
3)Servicii mai mult de circuit imprimat bord fabricarea
Cu excepţia fabricării de circuite imprimate Boards(PCB), oferim, de asemenea, cm PCB PCB de asamblare şi PCB prototip, productie de masa PCB, rigide, flexibil PCB, Rigid-Flex PCB, LED PCB, Metal Core PCB, PCB de baza din aluminiu, Multi-strat PCB, duble faţă-verso, înaltă Tg PCB, HDI PCB, ceramică PCB, Rogers PCB, Isola PCB, Laser tipar serviciu etc. Toţi ne străduim să se extindă noastre PCB este de a economisi timp şi bani pentru tine şi să ofere servicii mai cuprinzătoare pentru tine.
4)Răspuns rapid şi răspuns rapid
Oferim serviciu de răspuns rapid PCB şi răspuns rapid PCB anchetă. Pentru dublu faţă-verso PCB prototip, sustinem 12 ore serviciu rapid.
5)Gratuit DFM PCB design verificarea
Avem echipa profesionista de inginerie pentru a oferi suport complet de inginerie pentru clienţii. Gratuit DFM ajută pentru a salva de cost şi de a reduce problemă potenţială în timpul PCB de fabricaţie.
4.Flow-plan de FPC
5. FAQ
Î: ce este o gaura de microvia?
Conform definiţiei noi în cadrul IPC-T - 50 M o microvia este o structura blind-urilor cu o proporţie maximă de 1:1, se încheie pe un teren de ţintă cu o adâncime totală de maximum 0,25 mm măsurată de la structura de captare folie de teren în ţara ţintă.
Î: ce înseamnă un orb prin gaura?
Este o gaură care ruleaza de la un strat exterior la stratul interior, dar nu prin întregul PCB. Aceste orificii pot fi forate mecanic sau folosind laser tehnologie. Imaginea de la punctul 1 arată un laser forate orb prin intermediul.
Î: ce se înţelege de un îngropat prin gaura?
Aceasta este o gaură care ruleaza între una sau mai multe straturi interioare. Ele sunt în mod normal mecanic forate.
