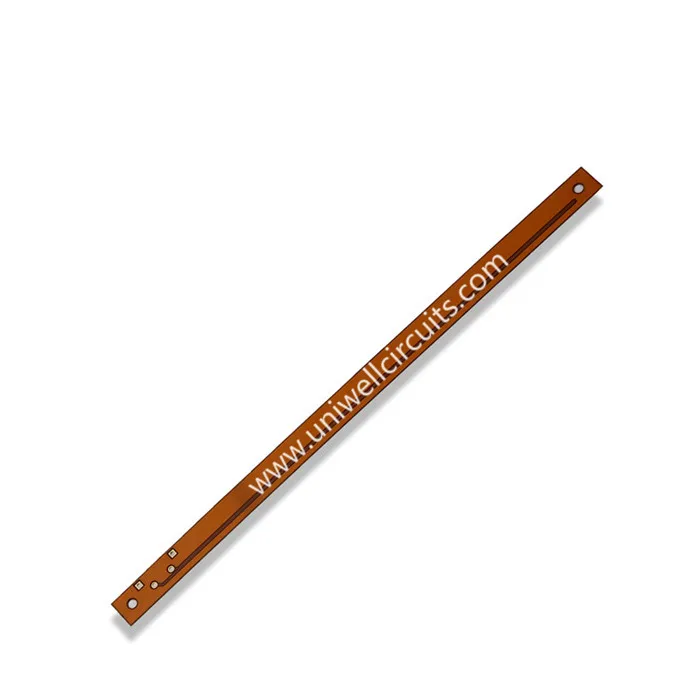

Telefon mobil Placă flexibilă de circuit
1. Descrieți produsul
Specificație
Stratul: 2
Material de bază: Poliimidă
Cupru Grosime: 1oz
Grosimea plăcii: 0,25 mm
Mască de lipire Culoare: Film de acoperire galben
Silkscreen Culoare: alb
Tratament de suprafață: Imersiune de aur
100% test E: 100% test E
Standard: IPC-Class2 / Clasa 3
Aplicație: Telefon mobil
Uniwell Circuite Co, Ltd, a fost fondată în Shenzhen, China, în aprilie 2007.. este o companie nou infiintata in 2007. La inceput ne-am concentrat doar pe fabricarea de circuite imprimate. Dar acum am devenit un furnizor mondial rapid de soluții în trei domenii principale: plăci de circuite imprimate, montaj PCB și componente de achiziții. Suntem dedicați construirii de parteneriate solide și furnizării de soluții flexibile care să permită succesul clienților noștri.
În calitate de producător cu experiență PCB și PCBA, oferim prototipuri, proiecte de volum mic, volum mediu și volume mari. Suntem capabili să garantăm un serviciu complet, cu suport tehnic cuprinzător, oferind un avantaj de cost și livrare programată.
2. Serviciul nostru
PCB design
Reverse Engineering - copie PCB, clona PCB, decodare IC
Prototiparea rapidă
Componente de aprovizionare și de cumpărare
FPC face fabricarea de mase plastice și injecția de plastic
PCB, PCBA SMD, asamblare SMT
Serviciul lanțului de aprovizionare
3. Controlul calității
Procesele noastre de fabricație și de control al calității sunt certificate ISO 9001: 2000 și sunt conforme cu standardele IPC-A600 (PCB) și IPC-A610 (PCB Assembly). Toate PCB / PCBA noastre sunt certificate UL și RoHS.
4. Capacitatea de producție de PCB rigide
Material | FR4, CEM-3, Metal Core, |
Fără halogeni, Rogers, PTFE | |
Max. Dimensiunea panoului de finisare | 1500X610 mm |
Min. Grosimea plăcii | 0,20 mm |
Max. Grosimea plăcii | 8,0 mm |
Buried / Blind Via (fără cruce) | 0.1mm |
Aspect rație | 16:01 |
Min. Dimensiunea forajului (mecanic) | 0,20 mm |
Toleranță PTH / gaură de presare / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Conturarea stratului | 40 |
Max. cupru (interior / exterior) | 6OZ / 10 OZ |
Toleranța la forare | +/- 2mil |
Înregistrarea stratului în strat | +/- 3mil |
Min. lățime / spațiu linie | 2.5 / 2.5mil |
BGA pitch | 8mil |
Tratament de suprafață | HASL, HASL fără plumb, |
ENIG, argint / ciment de imersiune, OSP |
5. Capacitatea de producție a FPC
Straturi: 20 (include 12 straturi)
Linia lățimea / spațiul (mil) în stratul interior: 3/3, 3,5 / 3,5
Raport de aspect: 20: 1 (PTH); 1: 1 (viraje orb)
Min. diametrul găurii diametrului (mil): 6 (mecanic); 4 (laser)
Distanta de la foraj la conductor (mil): 6
Toleranță pentru controlul impedanței (+/-): 10%
