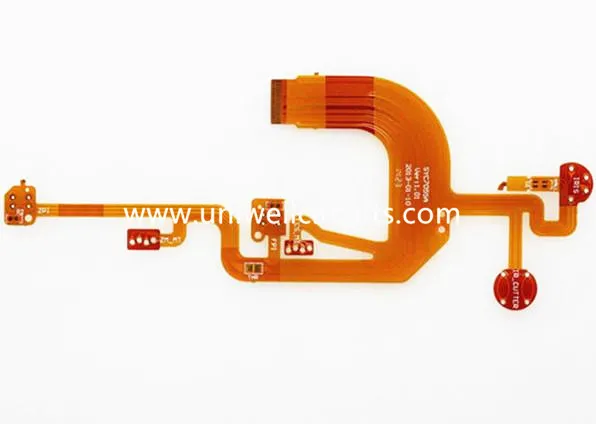

OSP Scanner Flex PCB
1. Descrieți produsul
Specificație
strat: 1
Grosime: 0,13 mm
Material: 1OZ are ruliu adeziv
Cupru grosime: 1 oz
Tratament de suprafață: placare cu aur
Lățimea minimă a liniei / spațierea liniilor: 0.1mm / 0.095mm
Grosimea de armare FR4: 0,5 mm
Scanner, utilizează tehnologia optoelectronică și procesarea digitală pentru a converti grafic sau informații de imagine la semnale digitale într-o manieră de scanare. Motivul pentru care poate fi rulat este FPC de înaltă calitate. Scanerele lui Uniwell acoperă multe fișiere, birouri, spitale, învățământ și așa mai departe. Deoarece produsele FPC sunt de înaltă calitate, de viață lungă. Compania noastra castiga o buna reputatie.
2. foaie tehnologie FPC:
Straturi: 20 (includeți 12 straturi
Linia lățimea / spațiul (mil) în stratul interior: 3/3, 3,5 / 3,5
Raport de aspect: 20: 1 (PTH); 1: 1 (viraje orb)
Min. diametrul găurii diametrului (mil): 6 (mecanic); 4 (laser)
Distanta de la foraj la conductor (mil): 6
Toleranță pentru controlul impedanței (+/-): 10%
3.FPC aplicație
FPC este văzut în principal în produsele electronice cum ar fi telefonul mobil, computer, laptop, imprimantă, scaner, fax, copiator, DVD, aparat foto digital, notebook, Tablet PC. În anii de producție Uniwell a câștigat deja un mare succes printre furnizorii FPC.
4.Cunoasterea minime --- tehnica de dezasamblare a componentelor fulgi pe PCB
Tehnica de dezasamblare a componentelor fulgi pe PCB
Componentele plăcii de pe placa de circuite imprimate (PCB) sunt microcompanii noi fără plumb sau scurtcircuit. Acestea sunt montate direct pe placa de circuite imprimate și sunt dispozitive speciale pentru tehnologia de asamblare a suprafețelor. Componentele de fulgi au avantajele dimensiunilor reduse, greutății reduse, densității mari de instalare, fiabilității ridicate, rezistenței puternice la vibrații, caracteristicilor de înaltă frecvență ridicate, capacitatea de interferență și așa mai departe.În prezent, a fost utilizat pe scară largă în echipamente informatice, echipamente de comunicații mobile, mașină integrată video, TV color VCD cap de înaltă frecvență și alte produse, dezvoltarea rapidă.
Componentele de fulgi utilizate în mod obișnuit sunt:
(1) rezistență la fulgi
(2) condensator cip
(3) Inductor de foi
(4) dioda cip
(5) triodă de fulgi
(6) Circuit integrat cu chip mic, etc.
Aceste componente delicate sunt de dimensiuni foarte mici, de frică de căldură și de atingere, iar picioarele de plumb sunt prea multe pentru dezasamblare, ceea ce aduce mari dificultăți în întreținere. Prin urmare, metoda de dezasamblare științifică este foarte importantă.
1. Metoda de absorbție a cuprului de cupru
Rețeaua de cupru absorbantă de țesut este țesută din banda de cupru din sârmă de cupru, care poate fi de asemenea folosită ca un cablu de protecție din metal sau de înlocuire cu sârmă multiplă. Atunci când se utilizează, sârmă este acoperită cu pini multipli, acoperită cu flux de alcool pe bază de colofoniu, fierul de lipit și tras prin fir, iar banda de lipire pe fiecare picior este adsorbită de fir. Scoateți firul atașat la lipitor și repetați-l de mai multe ori, reducând treptat cantitatea de lipire pe știft până când pinul este separat de plăci imprimate.
2. Metoda de curățare prin topire
Când elementul multipod este încălzit de fierul de lipit antistatic, lipirea poate fi curățată cu periuță de dinți sau perie de ulei, perie de vopsea și așa mai departe, iar componentele pot fi îndepărtate rapid. După îndepărtarea componentelor, PCB trebuie curățat în timp, de alte părți cauzate de staniu reziduală.
3. Metoda de tragere a plumbului
Această metodă este potrivită pentru dezasamblarea circuitelor cip integrate. Cu un fir de lac cu o grosime adecvată și o anumită rezistență, care străpunge prin spațiul interior al știftului circuitului integrat, un capăt al firului emailat este fixat într-o poziție adecvată, celălalt capătul este ținut de mână, iar atunci când lipirea se dizolvă, trageți firul de sârmă de email "tăiat" de lipit, pinul circuitului integrat și separarea plăcii imprimate.
4.Dispozitiv de dezasamblare pentru dispozitivul de aspirare de staniu
Amortizoarele de canal au absorbanți obișnuiți de staniu și fierul de lipit de cupru, de două feluri. Când se utilizează absorbantul obișnuit de staniu, tija pistonului de absorbant de staniu este presată în jos. Atunci când îmbinarea de lipire a piesei dezasamblate este topită de fierul de lipit electric, duza de aspirație a absorbantului de staniu este presată pe punctul de topire și butonul de eliberare al absorbantului de staniu este presat și topitura de staniu este aspirată în timp ce pistonul tija de absorbant de staniu se repete inapoi. Repetata de mai multe ori, poate fi separata de PCB.Tintelul de lipit este un instrument special de absorbtie a staniu, care asambleaza absorbantul de staniu obisnuit si fierul de lipit electric, iar utilizarea sa este aceeasi cu cea a absorbantul obișnuit de staniu. Ar trebui să se acorde atenție antistaticului în timpul încălzirii locale, puterea fierului de lipit și dimensiunea capului de fier ar trebui să fie adecvate.
