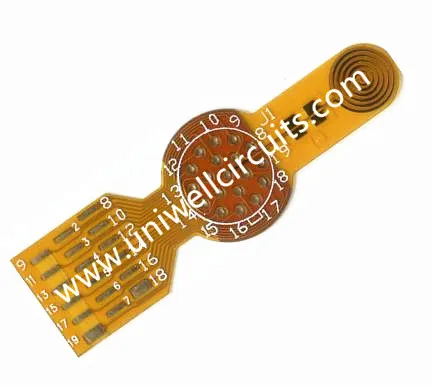

Controlul senzorului Placa flexibilă a circuitelor flexibile
1. Descrieți produsul
Specificație
Nume: Placa de circuite flexibile cu o singură față
straturi: 1
Grosime: 0,12 mm
Material: material electrolitic fără adeziv pe două fețe.
Cupru grosime: 1/2 OZ
Tratarea suprafeței: 1 imersie microinchin.
Lățimea minimă a liniei / distanța liniei: 0.15mm / 0.075mm.
FR4 armare grosime: 0.3mm.
Aplicație: Control senzor
Circuitele Uniwell pot furniza plăci de cupru flexibile de cupru, care pot fi de asemenea cuplate cu straturi flexibile de cupru subțire, concepute pentru a gestiona curenți mai puternici de putere. Plăcile de cupru grele pot fi construite cu porțiuni flexibile pentru adăugări și aplicații de joasă tensiune.
2.Aplicațiile FPCB
FPCB-urile sunt utilizate pe scară largă în tehnologia de zi cu zi și în electronică, în plus față de componentele high-end, completate complexe. Câteva dintre exemplele cele mai proeminente de utilizare a circuitelor flexibile sunt electronica portabilă modernă, dispozitivele, unitățile de hard disk și imprimantele desktop.
3. Capabilitățile noastre
Putem transforma comanda flexibilă de fabricare a PCB în 24 de ore.
Straturi: 20 (includeți 12 straturi
Linia lățimea / spațiul (mil) în stratul interior: 3/3, 3,5 / 3,5
Raport de aspect: 20: 1 (PTH); 1: 1 (viraje orb)
Min. diametrul găurii diametrului (mil): 6 (mecanic); 4 (laser)
Distanta de la foraj la conductor (mil): 6
Toleranță pentru controlul impedanței (+/-): 10%
4. avantajele
Indiferent dacă sunteți în căutarea unui circuit flexibil cu două fețe sau a unor plăci flexibile multistrat complexe, de la producătorul dvs. de flexibile PCB-uri, vă putem oferi îndrumări, expertiză și capabilități pentru a vă aduce conceptul la realitate. Plăcile flexibile cu mai multe straturi sunt utilizate mai des în aplicații electronice pentru performanțe de viteză mai mare, dar cu o pierdere de flexibilitate. Placile flexibile flexibile pe ambele fețe sau pe ambele fețe pot fi proiectate într-un aspect unic și complex, cu o posibilitate mult mai mare de combinări comparativ cu designul plăcii FR4. La fel ca plăcile FR4 cu mai multe straturi, FPCB-urile cu mai multe straturi pot fi proiectate folosind sondele orb și îngropate, precum și găurile acoperite prin găuri (PTH).
Rețeaua noastră puternică de producători poate impinge limitele tehnologiei de fabricare a PCB-urilor, cu urme foarte fine de 1 mil, tehnologie RF PCB sau HDI PCB și multe altele!
Bine ați venit să ne vizitați! Așteptăm cu nerăbdare venirea dvs.!
