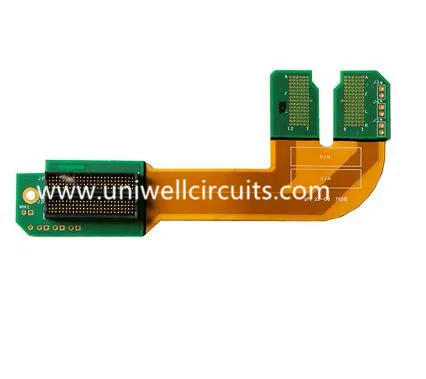

O singură placă de placă rigidă flexibilă
1. Informații despre companie
Specificație
Nume: Placă rigidă flexibilă cu o singură parte
Parametrii de bază: structura materialului: adeziv față-verso + folie de acoperire galbenă cu pierderi reduse + (folie de cupru + adeziv + material de bază din polimid dielectric de înaltă frecvență + lipici + linia de cupru)
Rezistență: liberă de îndoire și răsucire.
Stratul: 1
Bărbat: + / - 0,03 mm
Grosime: 0,15 mm
Armare: armare din tablă de oțel pozitivă și negativă de 0.15 mm.
Procesul de fabricație: acoperire prin lipire, acoperire prin lipire, strat de acoperire, tip filmat, rezistență - ecranare tip sudare.
Tratament de suprafață: aur (aur) 1 ~ 2 microinch.
Lățimea minimă a liniei / distanța liniei: 0,06mm / 0,09mm
La Uniwell, ne mândrim cu livrarea pe piață a unora dintre cele mai bune plăci de circuite imprimate rigide-flexibile. Vrem să vă arătăm exact ce putem face pentru dezvoltarea dvs., de la inginerie și prototipuri până la comenzi cu volum mare.
Economisiți-vă timp și protejați bugetul atunci când contactați Uniwell astăzi pentru a discuta despre viitorul dvs. proiect.
2. Furnizorul nostru
Materialele potrivite sunt esențiale atunci când vine vorba de o placă de circuite imprimate rigid-flex sau de orice placă cu circuite imprimate. PCB-urile cu materiale care nu corespund standardelor pot să nu reușească la momentele esențiale, să spargă, să prindă foc, să provoace scântei periculoase sau să compromită funcționarea dvs. Uniwell utilizează numai cele mai bune materiale pentru fiecare PCB rigid-flex pentru a vă asigura că obțineți cele mai bune rezultate în ceea ce privește transmisia semnalului, conductivitatea termică și siguranța.
3. Tipuri de finisaje de suprafață
Suprafața plăcilor cu circuite imprimate (PCB) este realizată din cupru pentru a asigura fluxul eficient de curenți electrici. Aceste metale necesită o protecție adecvată față de elemente pentru a evita oxidarea și alte tipuri de coroziune. O gamă de tipuri de finisaje oferă diferite niveluri de protecție împotriva deteriorării. De asemenea, ele ajută la o anumită utilizare, cum ar fi lipirea. Sunt disponibile diferite finisaje de la plăci de circuit, din opțiuni care sunt accesibile și ușor de aplicat la finisaje scumpe sau dificil de administrat, utilizate numai în cele mai avansate aplicații.
Imbrăcarea aurului (ENIG)
Electroless Nickel Immersion Gold este unul dintre cele mai populare finisaje de bord utilizate pe scară largă disponibile astăzi. Construit cu două straturi de acoperire, ENIG plasează 2-4 μm "Au peste 120-200 μ" Ni. Aurul protejează nichelul de coroziune, iar nichelul protejează placa de metal de bază și permite ca circuitele să fie bine lipite pe suprafața sa.
Avantaje: suprafață plană pentru lipire, compatibilitate fără plumb și RoHS, durată de valabilitate mai lungă, toleranțe mai stricte pot fi păstrate pentru găurile placate.
Dezavantaje: scumpe, pierderi de semnal pentru aplicatiile de integritate a semnalului, pad negru.
Imbrăcătoare de argint
Cutia de imersie (IAg) este aplicată direct pe metalul de bază al unui PCB prin deplasare chimică. Este o opțiune mai accesibilă decât ENIG și este, de asemenea, compatibilă cu RoHS. O grosime tipică pentru Immersion Silver este 4-12u ". Datorită modului în care cuprul și argintul interacționează, în cele din urmă difuzează unul în celălalt.
Avantaje: suprafață plană la lipire, compatibilitate fără plumb și RoHS, toleranțe mai stricte pentru gaurile placate, pierderi reduse pentru aplicațiile de integritate a semnalelor.
Dezavantaje: manipularea PCB poate cauza probleme de lipire, este mai rentabilă decât ENIG, dar este mai puțin rentabilă decât ISn, iar finisajul se poate părea și se poate oxida.
Cutie de imersie
Câmpul de imersie (ISn) este aplicat direct pe metalul de bază al unui PCB prin deplasare chimică. Este o opțiune mai accesibilă decât ENIG și Immersion Silver și este, de asemenea, compatibilă cu RoHS. O grosime tipică pentru Tinul de Imersiune este de 20-50u ". Datorită modului în care cuprul și cuprul interacționează, în cele din urmă difuzează unul în celălalt.
Avantaje: suprafața plană la lipire, toleranță la plumb și RoHS, toleranțe mai stricte pentru gaurile placate și este o alegere populară pentru aplicațiile prin presare.
Dezavantaje: manipularea PCB poate cauza probleme de deteriorare și de lipire, mușchi de staniu, durată de depozitare mai scurtă decât ENIG.
HASL
HASL este o opțiune de finisare la prețuri accesibile, care utilizează staniu / plumb pentru a crea o acoperire subțire de protecție pe un PCB. Exploziile cu aer cald sunt folosite pentru a elimina excesul de plumb sau staniu de pe suprafața plăcii. Fostul standard al industriei, popularitatea HASL a scăzut din cauza problemelor potențiale de conformitate cu RoHS.
Avantaje: cost scăzut, durată de depozitare lungă și HASL este reworkable.
Dezavantaje: suprafață neuniformă pentru lipire, Conține plumb (nu este conform cu RoHS), nu poate tolera toleranțe strânse pe găurile placate.
PAL-free HASL
Tipurile de finisare non-toxic PCB câștigă popularitate din cauza preocupărilor din spatele utilizării plumbului în producție. HAL finisajele Pb-free folosesc staniu sau cupru impreuna cu nichel pentru a crea un strat de protectie. HASL fără Pb are aceleași avantaje și dezavantaje ca HASL, cu excepția Pb-FREE HASL fiind RoHS și Lead-Free.
OSP
O comparație a finisajului de suprafață cu PCB bazată pe un aspect ecologic nu lasă întrebări. Conservantul de solubilitate organică (OSP) nu introduce în proces nici o toxină. În schimb, se utilizează un compus organic care se leagă în mod natural cu cuprul, creând un strat organometalic care protejează împotriva coroziunii.
Avantaje: suprafață plană pentru lipire, conform RoHS și fără plumb, eficientă din punct de vedere al costurilor. Dezavantajele sunt; scurtă durată de depozitare, manipularea PCB poate cauza probleme de lipire, grosimea nu este măsurabilă.
Dezavantaje: durata scurtă de depozitare, manipularea PCB poate cauza probleme de lipire, grosimea nu este măsurabilă.
Auriu tare
Printre cele mai scumpe tipuri de finisare a suprafețelor PCB, aplicațiile din aur greu sunt extrem de durabile și se bucură de o durată lungă de conservare. Acestea sunt în mod obișnuit rezervate pentru componente care se așteaptă să obțină o cantitate substanțială de utilizare, cu rate de grosime normale cuprinse între 30 μin aur peste 100 μl nichel până la 50 μin aur peste 100 μl nichel. Nu este adesea folosit pentru puncte de lipit, din cauza lipsei solide. Aurul dur este utilizat în mod obișnuit pentru conectorii de margine, contactele bateriei și unele panouri de testare.
Avantajele Gold Hard: Suprafață durabilă, Plângere fără plumb și RoHS și durată mare de depozitare.
Dezavantaje: extrem de costisitoare în comparație cu alte finisaje, poate fi necesară placarea cu autobuze, iar munca suplimentară este necesară.
Uniwell oferă o gamă largă de alte finisaje precum ENEPIG, Wire Bondable Soft Gold și altele, în funcție de aplicație.
Asigurați-vă că PCB-urile dvs. funcționează la fel de bine ca și cum doriți, adaptând fiecare pas din procesul de fabricație la nevoile dvs. specifice. Pentru a face acest lucru, veți avea nevoie de ajutorul unei companii cu experiență, cu personal bine instruit și o gamă impresionantă de opțiuni disponibile.
