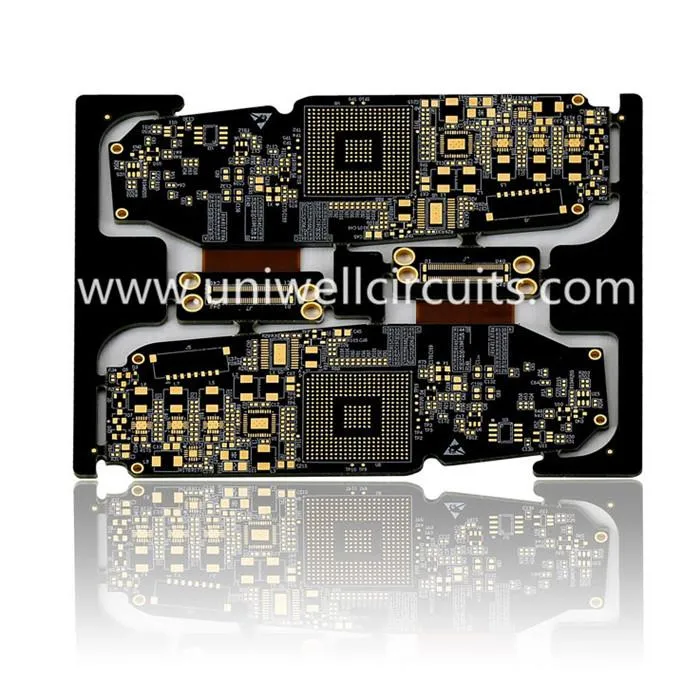

Telefon inteligent Plăcuță flexibilă rigidă
1. Descrieți produsul
Parametru:
10 strat rigid-flex bord
Grosimea plăcii: 1,5 mm
Lățimea / spațiul liniei: 3/4 mil
Podul de lipit: 5 mil
Uniwell, fabricarea personalizată, construiește circuite flexibile conform specificațiilor exacte cu performanțe previzibile și fiabilitate ridicată Circuitele rigide flexibile (o variație a circuitelor flexibile) combină un circuit flexibil cu un conductor rigid, cum ar fi un conector sau o placă de circuite și poate fi găsit în aplicații variind de la sisteme electronice de consum la sisteme de ghidare a aeronavelor.
2. Linia de producție
3. Capacitate PCB rigidă pentru prototipuri
Material | FR4, CEM-3, Metal Core, |
Fără halogeni, Rogers, PTFE | |
Max. Dimensiunea panoului de finisare | 1500X610 mm |
Min. Grosimea plăcii | 0,20 mm |
Max. Grosimea plăcii | 8,0 mm |
Buried / Blind Via (fără cruce) | 0.1mm |
Aspect rație | 16:01 |
Min. Dimensiunea forajului (mecanic) | 0,20 mm |
Toleranță PTH / gaură de presare / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Conturarea stratului | 40 |
Max. cupru (interior / exterior) | 6OZ / 10 OZ |
Toleranța la forare | +/- 2mil |
Înregistrarea stratului în strat | +/- 3mil |
Min. lățime / spațiu linie | 2.5 / 2.5mil |
BGA pitch | 8mil |
Tratament de suprafață | HASL, HASL fără plumb, |
ENIG, argint / ciment de imersiune, OSP |
4. Capacitatea FPC
Straturi: 20 (include 12 straturi)
Linia lățimea / spațiul (mil) în stratul interior: 3/3, 3,5 / 3,5
Raport de aspect: 20: 1 (PTH); 1: 1 (viraje orb)
Diametrul găurii minime (mil): 6 (mecanic); 4 (laser)
Distanta de la foraj la conductor (mil): 6
Toleranță pentru controlul impedanței (+/-): 10%
5. Considerații privind aplicațiile pot include:
● Ambalaj bine asamblat în cazul în care sunt necesare conexiuni electrice în 3 axe (aplicare statică).
● Conexiuni electrice în cazul în care ansamblul trebuie să se flexeze în timpul utilizării (aplicație dinamică).
● Aplicații sensibile la greutate, cum ar fi dispozitive de mână, avioane sau nave spațiale, în cazul în care înlocuiesc hamuri grele și mai voluminoase.
● În aplicațiile cu spațiu limitat, care interzic utilizarea plăcilor de circuite mai groase sau a circuitelor flexibile ale cablurilor, există mai multe avantaje.
● Aplicații de înaltă performanță în cazul în care cerințele de căldură sau izolație exclud materiale tipice de izolație.
Fiind un producător de circuite prefabricate, Uniwell furnizează și convertește materiale subțiri, flexibile și compozite personalizate, printr-un lanț de aprovizionare global. Oferim circuite flexibile cu un singur și mai multe straturi, unde aplicațiile necesită interconexiuni într-un pachet compact. Circuitele noastre flexibile sunt mai mici și mai ușoare și se pot integra perfect în aproape orice formă de care aveți nevoie.
