1. Descrieți produsul

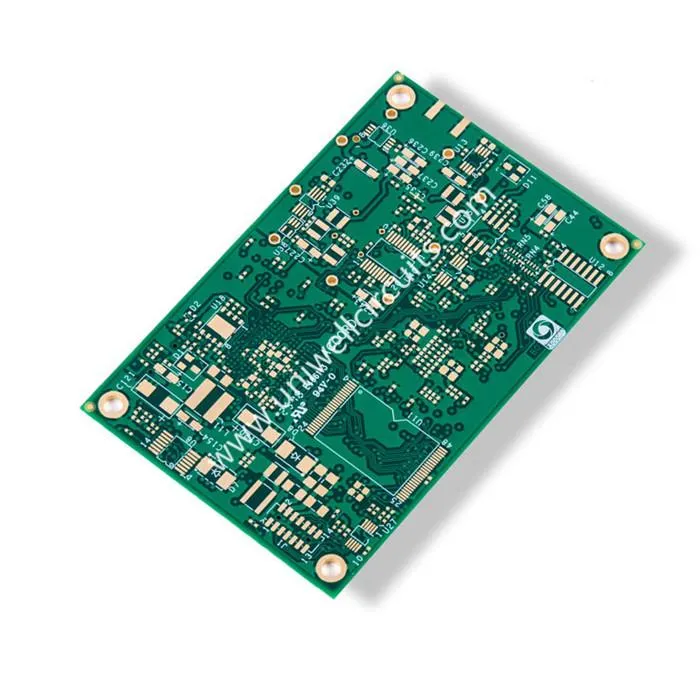

Specificație
Stratul: 10
Grosimea plăcii: 1,59 mm
Tratament de suprafață: aur de imersie.
Material: FR4.
Distanța minimă a liniei / distanța liniilor: 4,5 / 6 mil
Min gaură: 0,25 mm
Cerințe speciale: umplere neconductoare, controlul impedanței
UNIWELL oferă soluția totală clienților care au nevoie de produse LED.One dintre afacerile noastre principale este proiectarea și fabricarea modulelor LED pentru clienții care au nevoie de lanț LED înăuntru. Knowhow-ul nostru acoperă tehnologia LED Chip upstream pentru ambalarea cu LED-uri și aplicațiile cu LED-uri în jos. În cazul în care clienții doresc să adopte LED-uri în produsele lor, vom veni cu o soluție totală din punct de vedere al costurilor în cel mai scurt timp și vom continua să facem prototip pe această bază și bineînțeles că vom reuși să punem acest lucru în producția de masă cel mult preț competitiv, oferind în același timp cea mai bună calitate.
2. Informații despre companie
Înființată în 2007, circuitele Uniwell cO., LTD. este un producător profesionist de PCB & PCBA și EMS (electronice de fabricație de servicii), cu o experiență de aproape 10 ani în PCB-uri de înaltă precizie față-verso și multistrat (Circuit Board imprimat) concentrându-se pe rapid rândul său, prototip, volume medii și mari. încercați tot posibilul pentru a vă deveni cel mai bun furnizor de soluții de dezvoltare electronică.
3. Capacitatea de producție pentru PCB bord
Material | FR4, CEM-3, Metal Core, |
Fără halogeni, Rogers, PTFE | |
Max. Dimensiunea panoului de finisare | 1500X610 mm |
Min. Grosimea plăcii | 0,20 mm |
Max. Grosimea plăcii | 8,0 mm |
Buried / Blind Via (fără cruce) | 0.1mm |
Aspect rație | 16:01 |
Min. Dimensiunea forajului (mecanic) | 0,20 mm |
Toleranță PTH / gaură de presare / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Conturarea stratului | 40 |
Max. cupru (interior / exterior) | 6OZ / 10 OZ |
Toleranța la forare | +/- 2mil |
Înregistrarea stratului în strat | +/- 3mil |
Min. lățime / spațiu linie | 2.5 / 2.5mil |
BGA pitch | 8mil |
Tratament de suprafață | HASL, HASL fără plumb, |
ENIG, argint / ciment de imersiune, OSP |
4.Planul de timp
De peste 10 ani, oferim clienților noștri prototipuri rapide.
straturi | Quick-turn | Exemplu de comandă | Ordine de masă |
singur | 24 de ore | 3 zile lucrătoare | 7 zile lucrătoare |
dubla | 24 de ore | 4 zile lucrătoare | 7 zile lucrătoare |
4-6layer | 48 de ore | 5-6 zile lucrătoare | 10 zile lucrătoare |
8-12layer | 120 oră | 7-9 zile lucrătoare | 15 zile lucrătoare |
FR-4 pe bază, exclude timpul de plumb material | |||
5.Packing & shipping
Ambalare: Pungă antistatică interioară + cutie de carton standard exportabil.
Livrare:
