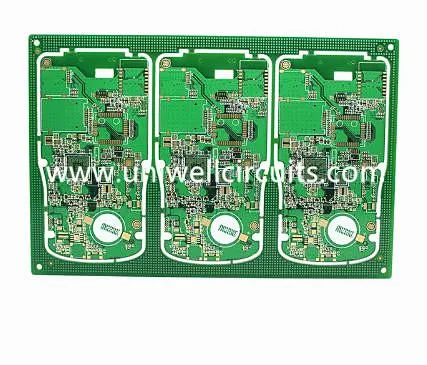

Controlul impedanței de înaltă frecvență PCB
1. Descrieți produsul
Specificație
Controlul impedanței de înaltă frecvență PCB
Stratul: 2
Grosime: 1,6 + / - 0,1 mm
Dimensiune: 108,82 mm * 88,56 mm
Cutie folosită: FR4.
Deschidere minimă: 0,3 mm.
Tratament de suprafață: placat cu aur.
Tehnologie specială: controlul impedanței
Uniwell are o experiență bogată în producția de PCB controlate prin impedanță,
100% satisface cerința clienților cu înaltă calitate.
2.Introducerea lui Uniwell
1) Uniwell găsit în 2007, Intech este unul dintre producătorul PCB profesionale din Shenzhen din China, care au două sucursale SHENZHEN UNIWELL CIRCUITS CO, LTD. și Jiangmen UNIWELL CIRCUITE CO., LTD.
2) au îndeplinit cele mai înalte standarde internaționale de fabricație, fiind aprobate pentru aceste certificate de calitate: ISO9001, ISO14001, TS16949. Suntem certificați UL pentru producția de plăci cu o singură față, față-verso și multistrat și respectă toate cerințele pentru standardele IPC și ROHS.
3) 40% din vânzările noastre sunt de vânzări și exporturi de dincolo de ocean în Europa, Statele Unite și Asia.
4) Majoritatea plăcilor noastre sunt utilizate pentru EMS, industriale, electrice, medicale și alte produse.
3. Avantaje pentru unii oameni:
1) Noi facem PCB-uri de la partea dubla pana la 40 straturi PCB multilayer, locuri de munca HDI.
2) Dacă ați repetat comenzi de la alți furnizori și doriți să vă transferați la Uniwell, vom oferi cel mai bun preț.
3) Cu excepția calității excelente și a serviciilor profesionale, plătim și noi fiecare detaliu pentru clienții noștri, cum ar fi pachetul pentru a folosi pachetele de desicant și indicatorul de umiditate în ambalaj sigilat în vid pentru a proteja PCB-ul.
4) Material: Avem FR4 TG135 / TG158 / TG180normal material în stoc, de asemenea, au CEM3 / ROGERS / ARLON / ISOLA
5) PCB-uri rigide / flex / flex-rigide cu UL aprobate.
6) Feedback flexibil, rapid pentru clienți întotdeauna.
7) Oferta rapida va fi mai putin de 4 ore, o ancheta de urgenta de top putem oferi in termen de 1 ora.
4. Certificări
5. Ambalare și livrare
Ambalare standard:
Livrare
De obicei livrăm prin DHL, FEDEX, UPS, TNT, de asemenea, putem livra conform cerințelor clienților.
6.Limit de cunoștințe --- Impedanță controlată
Ce este impedanța?
Impedanța este combinația capacității și a inductanței unui circuit atunci când funcționează la frecvență înaltă. Deși, de asemenea, măsurată în Ohms, este oarecum diferită de rezistența care este o caracteristică DC. Impedanța este o caracteristică AC, ceea ce înseamnă că este legată de frecvență, rezistența nu este.
Ce este impedanța controlată?
Cu excepția cazului în care ați proiectat cu atenție urmă și mediul său, impedanța este de obicei "necontrolat", ceea ce înseamnă că impedanța va varia în valoare de la un punct la altul de-a lungul urmei.
La frecvențe înalte, urme de PCB nu se comportă ca niște conexiuni simple, impedanța controlată ne ajută să ne asigurăm că semnalele nu sunt degradate pe măsură ce traversează un PCB.
În esență, impedanța controlată este potrivirea proprietăților materialului substrat cu dimensiuni și locații pentru a asigura impedanța semnalului unei urme într-un anumit procent dintr-o valoare specifică. Tablourile de impedanță controlate asigură o performanță de înaltă frecvență repetabilă.
Când să utilizați impedanța controlată
Atunci când un semnal trebuie să aibă o anumită impedanță pentru a funcționa corespunzător, trebuie utilizată impedanța controlată. În aplicațiile de înaltă frecvență care se potrivesc impedanței urmelor de PCB este importantă pentru menținerea integrității datelor și a clarității semnalului. Dacă impedanța semnalului PCB care leagă două componente nu se potrivește cu impedanța caracteristică a componentelor, este posibil să existe timpi de comutare mai mari în dispozitiv sau în circuit. Pot exista și erori aleatorii.
Ce determină impedanța controlată?
Impedanța caracteristică a unei urme de PCB este în mod tipic determinată de reactanța sa inductivă și capacitivă, rezistența și conductanța. Acești factori sunt o funcție a dimensiunilor fizice ale urmei, a constantei dielectrice a materialului substratului PCB și a grosimii dielectrice. De obicei, impedanța de urmărire PCB poate varia de la 25 la 125 ohmi. Valoarea impedanței generate de structura PCB va fi determinată de următorii factori:
- lățimea și grosimea semnalului de cupru (de sus și de jos)
- grosimea miezului sau a materialului preimpregnat de fiecare parte a urmei de cupru
- constanta dielectrică a miezului și a materialului prepreg
- distanța față de alte caracteristici de cupru
