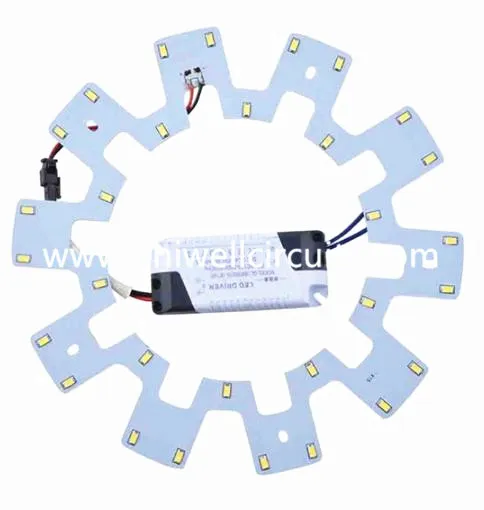

Aluminiu imersiune aur placă de circuit
1. Descrieți producția
Aluminiu imersiune aur placă de circuit
Specificații generale pentru PCB din aluminiu
Numar straturi: 1-2 straturi
Grosimea plăcii: 0,5-3,0 mm
Cupru grosime: 1-3oz
Conductivitate termică: 1,0-4,0 W / mK
Tratament de suprafață: HAL (Plumb fără plumb), aur imersie / Tin, OSP, placare cu aur
Aplicație: lumină led cu frigider
PCB din aluminiu de bază Aluminiu este cel mai abundent metal din lume și este cel de-al treilea element cel mai frecvent care cuprinde 8% din crusta pământului. Versatilitatea aluminiului îl face cel mai utilizat metal după oțel.
Aluminiu este derivat din bauxitul mineral. Bauxitul este transformat în oxid de aluminiu (alumină) prin procesul Bayer. Alumina este apoi transformată în metal aluminiu folosind celule electrolitice și Procesul Hall-Heroult. Uniwell a servit mulți clienți cu PCB din aluminiu, avem o mare experiență.
2.Cpecificarea detaliată a fabricării PCB
Material | FR4, CEM-3, Metal Core, |
Fără halogeni, Rogers, PTFE | |
Max. Dimensiunea panoului de finisare | 1500X610 mm |
Min. Grosimea plăcii | 0,20 mm |
Max. Grosimea plăcii | 8,0 mm |
Buried / Blind Via (fără cruce) | 0.1mm |
Aspect rație | 16:01 |
Min. Dimensiunea forajului (mecanic) | 0,20 mm |
Toleranță PTH / gaură de presare / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Conturarea stratului | 40 |
Max. cupru (interior / exterior) | 6OZ / 10 OZ |
Toleranța la forare | +/- 2mil |
Înregistrarea stratului în strat | +/- 3mil |
Min. lățime / spațiu linie | 2.5 / 2.5mil |
BGA pitch | 8mil |
Tratament de suprafață | HASL, HASL fără plumb, |
ENIG, argint / ciment de imersiune, OSP |
3. Informații despre companie
Uniwell circuite co., Ltd., Înființată în 2007, în Shenzhen, China, este un producător PCB profesionale și de asamblare, luând conducerea în trecerea ISO9001, ISO14001, și UL în China, aproape de porturile Shenzhen și Hong Kong, laterală, dublă și multistrat, precum și servicii de asamblare.
Uniwell Cu o experiență de export de peste 10 ani, exportăm PCB-urile noastre în SUA, Japonia, Rusia, Germania, Elveția, Suedia, Marea Britanie, Finlanda, Franța, Olanda, Italia, Polonia, Danemarca, Australia, Brazilia, Singapore, Thailanda și Malaezia ., etc.
UNIWELL va oferi în mod continuu MC PCB de înaltă calitate și un serviciu bun pentru a vă mulțumi clienților noștri
4. Serviciile noastre
● EMS-Serviciul de producție electronică
● Furnizarea și aspectul PCB
● Adunarea PCB pe SMT, BGA și DIP
● Sourcing de componente eficiente din punct de vedere al costurilor
● Prototype Fast și Producție Mass
● Ansamblul de construcție a casetei
● Suport tehnic
5. Cerința de calitate
1) fișier Gerber / fișier PCB & lista Bom
2) Imagini clare ale probelor pcb / fpc / pcba sau pcba pentru noi
3) specificația PCB: materialul de bază, grosimea plăcii, grosimea cuprului, finisarea suprafeței, grosimea de imersie a aurului
4) Metoda de testare pentru PCB / PCBA
6. Ambalare & expediere
ambalare
1) Protejați produsul cu polistiren și cu carton multistrat.
2) Cutie specială de protecție pentru exportul produsului.
3) pe cerință client.
De transport maritim: Avem cooperativitate stabilă cu DHL, Fedex, EMS, UPS, TNT și alte zboruri de aer sau de transport maritim company.Usually va vom cita cea mai rezonabilă metodă de transport în funcție de țara dumneavoastră, tipurile bune, greutatea și timpul de livrare solicitate.
Vom aprecia dacă ne puteți trimite detalii despre cantitatea dvs. de comandă, țară, port maritim / port aerian înainte de a ne trimite o cerere. În acest fel vă putem oferi cel mai bun și mai precis preț.
