Name: Placi de HDI flexibile și rigide din China personalizate Furnizori și producători - preț direct din fabrică - Circuite Uniwell
Brand: Uniwell
SKU: 53668951

Placă HDI Flex și rigidă

1. Descrieți produsul


Specificație
strat: 18 strat (8 strat flexibil)
Grosimea plăcii: 3,3 mm
Min.hole: 0.2mm
Dimensiune: 190 * 177mm
HDI pe bază de cupru

Uniwell are 10 ani de experiență în fabricarea tehnologiei rigide-flex. Experiența rezultată a creat reputația noastră solidă pentru excelență, în special în cazul în care sunt necesare soluții extrem de complexe. Expertiza noastră în circuitele rigide-flex vă va servi cu o soluție de înaltă calitate, personalizată.

2.Componente generale pentru circuite flexibile:

Straturi: 20 (includeți 12 straturi
Linia lățimea / spațiul (mil) în stratul interior: 3/3, 3,5 / 3,5
Raport de aspect: 20: 1 (PTH); 1: 1 (viraje orb)
Min. diametrul găurii diametrului (mil): 6 (mecanic); 4 (laser)
Distanta de la foraj la conductor (mil): 6
Toleranță pentru controlul impedanței (+/-): 10%

3. Dezvoltarea tehnologiei

Conduită de clienți de vârf, Uniwell a continuat să fie în fruntea evoluțiilor în metodologiile de fabricare a PCB-urilor și am stabilit în mod repetat repere tehnologice importante.
P: Prototype SV: Volum mic M: Producție în masă

ARTICOL			2015	2016	2017	2018	2019
straturi	32layer		P	P	SV	SV	SV
	36layer			P	P	P	P
	42layer				P	P	P
Min. Lățimea / spațiul liniei	Strat interior	3 / 3mil	M
		2.5 / 2.5mil	P	SV	SV	M
		2 / 2mil			P	P	P
	Strat exterior	3 / 3mil	SV	SV	M
		2.5 / 2.5mil		P	SV	M
		2 / 2mil			P	P	P
Min. mărimea găurii mecanice de găurire		8mil	M
Min. mărimea găurii mecanice de găurire		6mil	P	P	SV	SV	SV
Aspect Ratio	13: 1		SV	SV	M
	15: 1			P	SV	SV	SV
	16: 1				P	SV	SV
	18: 1					P	P
Cupru grosime	6 OZ		P	SV	M
	8 OZ		P	P	SV	M
	10 OZ			P	SV	M
	12oz				P	SV	SV
	finisată folie de cupru asimetrică 1 / 6OZ		P	SV	M

ARTICOL			2015	2016	2017	2018	2019
Controlul impedanței	± 10%		M
	± 8%		P	P	SV	SV	SV
	± 5%			P	P	SV	SV
Grosimea plăcii finalizate	Gros	6.5mm	P	SV	M
		7.5mm	P	P	SV	SV	SV
		10mm	P	P	P	P	P
	Subţire	0,15mm	SV	SV	SV	SV	SV
	Subţire	0.1mm		P	P	SV	SV
Max. mărimea bordului	Lungime	1200mm	P	P	SV	SV	SV
Max. mărimea bordului	Lăţime	650mm	P	P	P	SV	SV
Min. Clema interioară	4layers	0,075 mm		p	P	p	p
	8layers	0.1mm		p	P	p	p
	12layers	0,125		p	P	p	p

ARTICOL		2015	2016	2017	2018	2019
Tehnici speciale	Condensator condensat / rezistor		P	P	SV	SV
	Panou rigid-flexibil		P	SV	SV	SV
	Contrabare + Blind îngropat VIA S (HDI)	P	P	SV	SV	SV
	2 straturi și multistrat de PCB pe bază de aluminiu	P	SV	SV	M
	Miez de metal și material PTFE combinat cu PCB	P	P	SV	SV	SV
	Presare hibridă (miez ceramic + miez FR4 + Cu)		P	SV	SV	SV
	PTFE cu mai multe straturi			P	P	P
	Presare parțială hibridă (FR4 + ceramică)	P	P	SV	SV	SV
	Parțial Bulgy Solder PAD Technics	P	P	SV	SV	SV
	Terminarea selectivă a suprafeței	P	SV	SV	SV	SV
	Jumătate / Jumătate Tehnică	M
	Se intersectează mecanic Blind Via (diametrul orificiului nu mai mic de 0,15 mm)		P	P	P	P
	Înapoi Tehnica de forare	P	SV	SV	SV	SV
	Via în PAD	M
	V-CUT trece prin PTH	P	SV	M
	Tehnica anormală a sloturilor / găurilor (gașcă, gaură, gaură pentru șuruburi, gaură de adâncime de control, tambur, placă de margine)	SV	M
	Multiple-presare (nu mai mare de 4 ori)	SV	SV	SV	SV	SV

4. Aplicarea FPC

Produsele circuitelor Uniwell sunt utilizate pe scară largă în comunicații, rețele, produse digitale, control industrial, asistență medicală, aeronautică și astronautică, domenii de apărare și militare etc.

图片 27_ 副本 .jpg

5. Leadtime pentru prototip și rândul său rapid
Uniwell are capacitatea de a oferi servicii rapide de întoarcere, un strat dublu, cel mai rapid în 3days, dublu strat flexibil & rigid, cel mai rapid în 4 zile.

Articole	Placă flexibilă și rigidă				Bord flexibil
Articole	Structura normală	Structura cu mai multe straturi	Structura specială	Structura HDI	Structura normală
Perioada de plată (zile)	6	8	10	12	3-6

Tag-uri populare: HDI flex și placă de circuit rigid, China, furnizori, producători, fabrici, ieftin, personalizat, preț scăzut, de înaltă calitate, cotatie

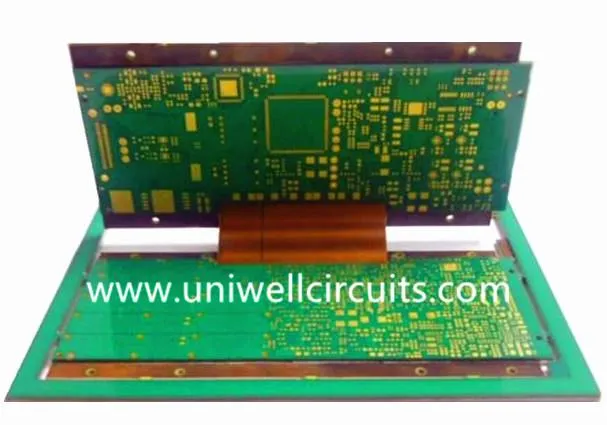

Placă HDI Flex și Circuit rigid
