Evaluarea-performanței de îmbătrânire pe termen lung și evaluarea duratei de viață a Rogersplacă{0}}de înaltă frecvențăse bazează pe testarea standardizată a îmbătrânirii accelerate, urmărirea parametrilor cheie și modelele de viață bazate pe scenarii pentru a prezice cu exactitate fiabilitatea întregului ciclu de viață și pentru a evita eșecul performanței în condiții reale de lucru.
Dimensiunile evaluării performanței de îmbătrânire de bază
Stabilitate dielectrică: placa Rogers reprezentată de RO4350B are o rată de deriva constantă dielectrică mai mică sau egală cu 5% după îmbătrânire pe termen lung-, iar factorul de pierdere dielectrică nu crește semnificativ, astfel încât nu va exista nicio problemă de control al pierderii de impedanță ca placa FR4 obișnuită.
Fiabilitate termomecanică: placa CTE de Rogers este foarte potrivită cu folie de cupru, iar rata de delaminare după ciclul de temperatură este mai mică sau egală cu 0,1%. Chiar și după folosirea pe termen lung-de mai mult de 15 ani, nu va exista nicio exfoliere a stratului intercalat, ruptură metalizată a găurii sau alte probleme.
Rezistența la îmbătrânirea mediului: Cu o rată de absorbție a umidității extrem de scăzută, rezistența de izolație rămâne stabilă pentru o lungă perioadă de timp în medii cu umiditate ridicată, pulverizare de sare și gaze corozive, fără moduri de defecțiune, cum ar fi scurgerile de absorbție a umidității substratului, coroziunea și fractura foliei de cupru.

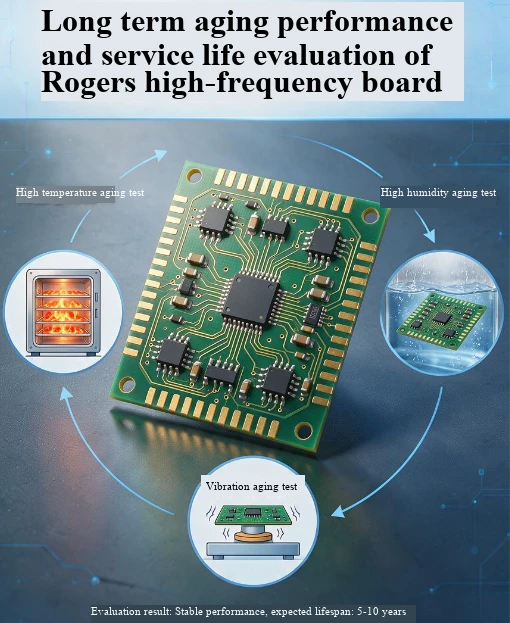

Metoda standardizată de testare a îmbătrânirii accelerate
Conform standardelor industriale, cum ar fi IPC-TM-650 și IEC 60068, efectul de îmbătrânire pe termen lung poate fi reprodus rapid prin întărirea stresului:
Temperatură ridicată și îmbătrânire cu umiditate ridicată: într-un mediu de 85 de grade / 85% RH timp de 1000 de ore, rata de modificare a parametrilor dielectrici după testare este mai mică sau egală cu 3% și nu există bășici sau decojire a stratului de mască de lipit.
Îmbătrânirea ciclică la temperatură: ciclul de 1000 de ori la -40 grade ~ 125 grade, echivalent cu simularea a 5 ani de condiții reale de lucru. După testare, nu a existat nicio delaminare și nicio fractură în porii metalizați.
Îmbătrânirea la stres electric pe termen lung: pornire continuă timp de 1000 de ore la puterea nominală la sarcină maximă, monitorizarea pierderilor de inserție și a modificărilor raportului de unde staționare, fără degradarea performanței semnalului.
Sistem de evaluare cantitativă a duratei de viață
Prin combinarea datelor privind îmbătrânirea accelerată cu ecuația Arrhenius, durata de viață estimată în diferite scenarii poate fi calculată cu precizie
Scenarii industriale/comunicații: Durata de viață estimată a plăcii Rogers RO4350B în condiții normale de funcționare poate ajunge la 15-20 de ani, ceea ce este mult mai mare decât durata de viață de 5-10 ani a plăcii FR4 obișnuite.
Scenarii de vehicule/aerospațiale: îndepliniți cerințele de certificare AEC-Q și IPC-3, cu o durată de viață stabilă de peste 20 de ani în medii extreme.
Logica de predicție a vieții: pentru fiecare creștere cu 10 grade a temperaturii, rata de îmbătrânire se dublează. Prin intermediul datelor de testare accelerată, durata de viață pe termen lung-la temperatura camerei poate fi dedusă cu o eroare controlată cu 10%.
Criterii finale de calificare în vârstă
După testarea îmbătrânirii, este necesar să se îndeplinească simultan trei indicatori de bază pentru a fi considerat calificat:
Deriva constantă dielectrică este mai mică sau egală cu ± 3%, iar toleranța de impedanță este încă controlată în ± 5%;
Rata de reținere a rezistenței la exfoliere a foliei de cupru Mai mare sau egală cu 90%, fără defecte mecanice precum delaminare și microfisuri;
Variația-pierderii de inserție de înaltă frecvență este mai mică sau egală cu 0,2 dB, iar integritatea semnalului îndeplinește pe deplin cerințele de proiectare.
