Controlul impedanței este componenta de bază a producției de PCB de mare viteză
În sistemele electronice moderne în care ratele semnalului depășesc 10 Gbps și frecvențele de ceas intră în intervalul GHz, controlul impedanței determină în mod direct integritatea transmisiei semnalului și fiabilitatea sistemului și este o legătură centrală de neînlocuit în producția de PCB cu viteză mare-. Controlează cu precizie impedanța caracteristică a liniilor de transmisie pentru a evita reflectarea semnalului, distorsiunea și pierderea de energie, susținând o funcționare stabilă în scenarii-de ultimă generație, cum ar fi comunicațiile 5G, serverele AI și radarul cu unde milimetrice montat pe vehicul.
Definiția de bază a controlului impedanței

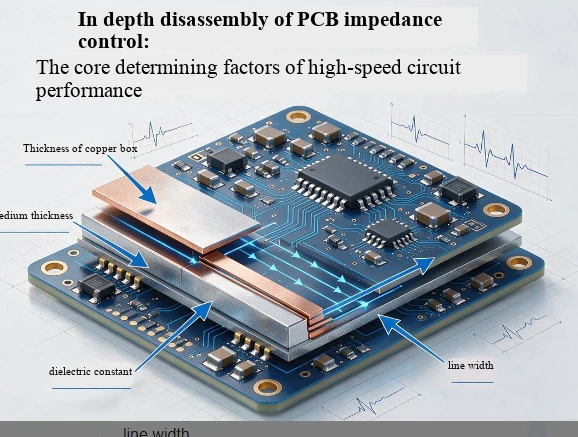

Controlul impedanței în PCB se referă la procesul de ajustare precisă a parametrilor cum ar fi lățimea firului, grosimea cuprului, grosimea stratului dielectric și constanta dielectrică a plăcii pe tot parcursul procesului de fabricație pentru a stabiliza impedanța caracteristică a căii de transmisie a semnalului la valoarea țintă prestabilită.
Impedanța caracteristică este raportul dintre tensiunea inerentă și curentul unei unde electromagnetice care se propagă de-a lungul unei linii de transmisie, măsurată în ohmi și determinată de inductanța și capacitatea distribuită pe unitatea de lungime.
Valori standard de impedanță: semnalele cu un singur capăt sunt în mare parte 50 Ω, semnalele diferențiale USB 2.0 sunt 90 Ω, semnalele diferențiale HDMI/USB 3.0/Ethernet sunt 100 Ω, iar semnalele diferențiale RS422 sunt 120 Ω.
Cele patru motive cheie pentru a deveni o legătură de bază
1. Eliminați complet reflexia semnalului și asigurați integritatea semnalului
Semnalele de mare viteză sunt transmise sub formă de unde electromagnetice. Odată ce are loc o schimbare bruscă a impedanței, o parte din energia semnalului va reveni la capătul sursei, provocând distorsiuni ale formei de undă, cum ar fi depășirea, depășirea și sunetul. Chiar și o abatere de impedanță de numai 2 Ω poate provoca o atenuare semnificativă a semnalului în scenariile de frecvență înaltă de 5GHz, ducând direct la erori de date și blocări ale sistemului.
2. Maximizarea eficienței transmiterii energiei semnalului
Nepotrivirea impedanței poate duce la pierderea unei cantități mari de energie de semnal sub formă de reflexie și chiar transformarea în energie termică, ceea ce duce la supraîncălzirea locală. Luând ca exemplu stațiile de bază 5G, nepotrivirea impedanței poate scurta în mod semnificativ distanța efectivă de transmisie a semnalelor, în timp ce controlul precis al impedanței poate permite ca aproape toată energia semnalului să ajungă eficient la capătul de sarcină.
3. Îmbunătățiți semnificativ performanța compatibilității electromagnetice (EMC).
Pierderea controlului impedanței poate duce la scurgerea în exterior a unei cantități mari de componente de-frecvență înaltă ale semnalelor de-înaltă viteză, exacerbând interferența electromagnetică (EMI) și interferând cu funcționarea normală a circuitelor din jur. Controlul strict al impedanței poate suprima generarea EMI de la sursă și poate îndeplini cerințele de conformitate în medii electromagnetice puternice, cum ar fi controlul auto și industrial.
4. Cerințe stricte pentru acceptarea scenariilor cu frecvență înaltă-de înaltă-
În scenarii de viteză ultra-înaltă, cum ar fi radarul cu unde milimetrice montat pe vehicul de 77GHz, memoria DDR5 și modulele optice de 100G, timpul de creștere a semnalului a atins nivelul de picosecundă, iar cerința de toleranță a impedanței a fost redusă de la tradițional ± 10% la ± 5% sau chiar ± 3%. Fără un control precis al impedanței, este imposibil să se realizeze implementarea funcționalității produsului.
Punctele de bază ale controlului impedanței la sfârșitul producției
Controlul impedanței este o inginerie completă a sistemului de lanț care trece prin proiectare, selecție de materiale, producție și testare. Dimensiunile de control de bază includ:
Controlul stivuirii și al materialului: specificați cu precizie conținutul de adeziv și tipul de pânză de sticlă ale foii semi-curățate, selectați foi de-frecvență înaltă cu toleranță scăzută a constantei dielectrice, cum ar fi Rogers și evitați schimbarea impedanței cauzată de fluctuațiile grosimii dielectricului și ale valorii Dk.
Controlul preciziei procesului: Controlați strict toleranța lățimii liniei prin tehnologia de compensare a gravării pentru a asigura uniformitatea grosimii cuprului în timpul procesului de galvanizare și pentru a evita discontinuitatea impedanței cauzată de modificările bruște ale dimensiunilor geometrice ale cablajului.
Simulare și verificare: utilizați instrumente standard din industrie, cum ar fi Polar SI9000, pentru a calcula în avans lățimea și distanța dintre linii. Produsul finit este inspectat complet de un reflectometru în domeniul timpului (TDR) și este scos un raport de testare a impedanței pentru a asigura conformitatea cu cerințele de proiectare.
