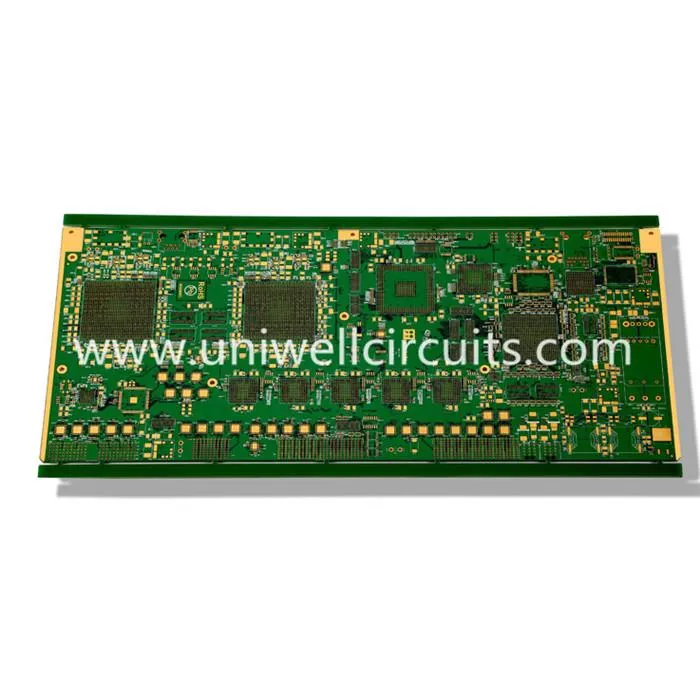

1. Descrieți produsul
Specificație:
Stratul: 6
Grosimea plăcii: 1,6 mm
Tratament de suprafață: aur de imersie.
Material: FR4 TG170.
Lățimea liniei minime / distanța liniei: 8/5 mil.
Tehnologie specială: îngropată prin
Imaginile viasate sunt legate între straturile interioare ale unui PCB multistrat care nu apar pe nici unul dintre straturile exterioare. Intervalele de viatură sunt create prin găurirea și placarea cu cupru a miezului (perechilor) stratului interior al unui PCB multistrat în același mod ca un strat standard 2 sau într-adevăr pentru un plăcuță cu plăcuțe multiple. Nu există nici o problemă cu adâncimea îngropat prin faptul că, la momentul placare, gaura este deschisă la ambele capete și chimia de placare poate pătrunde liber. În cazul în care îngropat prin PCB este proiectat cu viasii îngropate care trec între perechi chiar și numerotate de straturi interioare, construcția este simplă. Nu este recomandat să se realizeze viasii îngropate care trec între numere impare de straturi interioare.
Crearea secvențială a PCB-urilor cu mai multe straturi, utilizând mai multe secvențe de imprimare, lipire și placare, permite construirea unor structuri complexe de interconexiune.
Dacă se iau în considerare cu atenție aspectele practice ale fabricării, se pot combina vițeii orbi, viioșii îngropați și viasurile prin găuri în același PCB.
Imaginile virate sunt mai puțin costisitoare decât cele blindate, dar ca ghid, folosirea viaselor îngropate este puțin probabil să economisească costurile, cu excepția cazului în care numărul total de straturi este redus cu cel puțin 4 straturi.
Uniwell produce o mare varietate de îngropate prin intermediul plăcilor. Cereți-ne să cităm.
2. Informații despre companie
Uniwell Circuits Co, Ltd a fost fondată în Shenzhen, China, în aprilie 2007. Uniwell Circuits este o întreprindere de înaltă tehnologie specializată în proiectarea, dezvoltarea, fabricarea și vânzarea de înaltă precizie față-verso și PCB-uri multistrat (Circuit Board imprimat) pe viraje rapide, prototip, volume medii și mari. Uniwell Circuits a îndeplinit, de asemenea, cele mai înalte standarde internaționale de fabricație, fiind aprobat pentru aceste certificate de calitate: ISO9001, ISO14001, TS16949. Suntem certificați UL pentru producția de plăci cu o singură față, față-verso și multistrat și respectă toate cerințele pentru standardele IPC și ROHS.
3. Sistemul de calitate
Oferirea de produse de înaltă calitate este urmărirea noastră.
4.Customers distribuie
Cu o dezvoltare de peste 10 ani, produsele noastre sunt exportate în China continentală, Taiwan, SUA, Japonia, Rusia, Germania, Elveția, Suedia, Marea Britanie, Finlanda, Franța, Olanda, Italia, Polonia, Danemarca, Australia, Brazilia, Singapore, Thailanda , și Malaezia.
5.FAQ
Î: Când pot obține prețul?
De obicei, citez în termen de 24 de ore de la primirea întrebării. Dacă sunteți foarte urgent să primiți prețul, vă rugăm să ne sunați sau să ne spuneți în e-mailul dvs., astfel încât să luăm în considerare prioritatea dvs. de căutare.
Î: Cum pot obține un eșantion pentru a vă verifica calitatea produselor?
După confirmarea prețului, puteți solicita pentru eșantioane să verificați calitatea produselor noastre. Acceptăm 1-10 bucăți sau mai mult comandă de eșantion.
Î: Cât timp pot să aștept să obțin eșantionul?
După ce ați plătit taxa de eșantionare și ne-ați trimis fișierele confirmate, probele vor fi gata de livrare în 2-3 zile.
Eșantioanele vor fi trimise prin intermediul expresului și vor ajunge în 3-5 zile lucrătoare.
Puteți utiliza propriul cont expres sau ne puteți plăti anticipat dacă nu aveți un cont.
Î: Ce zici de timpul de producție în masă?
Sincer, depinde de cantitatea de comandă și de sezonul pe care îl plasați.
În general, producția în masă vă va fi trimisă prin intermediul expresului și ajungeți în 15-20 de zile lucrătoare.
Î: Ce fișier ar trebui să ofer?
Fișierul Gerber (protel, PCB de putere, fișier PADs) sau schematic este necesar pentru producția de PCB.
Dosarul Gerber, Bom, este necesar pentru achiziționarea de componente PCBA și componente.
