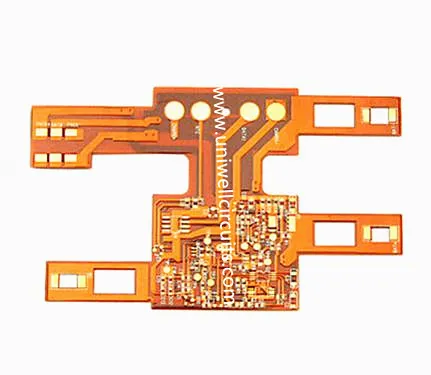

Placă cu circuite flexibile cu o singură față
1. Descrieți produsul
Specificație
Denumire: Plăci flexibile cu o singură față
Parametrii de bază: structura materialului: adeziv față-verso + folie de acoperire galbenă cu pierderi reduse + (folie de cupru + adeziv + material de bază din polimid dielectric de înaltă frecvență + lipici + linia de cupru)
Rezistență: liberă de îndoire și răsucire.
Stratul: 1
Bărbat: + / - 0,03 mm
Grosime: 0,15 mm
Armare: armare din tablă de oțel pozitivă și negativă de 0.15 mm.
Procesul de fabricație: acoperire prin lipire, acoperire prin lipire, strat de acoperire, tip filmat, rezistență - ecranare tip sudare.
Tratament de suprafață: imersie de aur (1 ~ 2 microinch.)
Lățimea minimă a liniei / distanța liniei: 0,06mm / 0,09mm
La Uniwell, ne mândrim cu livrarea pe piață a unora dintre cele mai bune plăci de circuite imprimate rigide-flexibile. Vrem să vă arătăm exact ce putem face pentru dezvoltarea dvs., de la inginerie și prototipuri până la comenzi cu volum mare.
Economisiți-vă timp și protejați bugetul atunci când contactați Uniwell astăzi pentru a discuta despre viitorul dvs. proiect.
2. Furnizorul nostru
Materialele potrivite sunt esențiale atunci când vine vorba de o placă de circuite imprimate rigid-flex sau de orice placă cu circuite imprimate. PCB-urile cu materiale care nu corespund standardelor pot să nu reușească la momentele esențiale, să spargă, să prindă foc, să provoace scântei periculoase sau să compromită funcționarea dvs. Uniwell utilizează numai cele mai bune materiale pentru fiecare PCB rigid-flex pentru a vă asigura că obțineți cele mai bune rezultate în ceea ce privește transmisia semnalului, conductivitatea termică și siguranța.
3. Serviciul nostru
Puteți obține servicii de mai jos de la circuitele Uniwell :
PCB, PCBA, PCB cu două fețe, PCB dublu, PCB multistrat, PCB aluminiu, PCB cu pulbere de pulverizare, PCB de aur imersat, PCI mobil HDI, PCB aurit PCBA, PCBA SMBA, DIP PCBA, copie PCB & PCBA, Adunarea PCB, OSP, HASL și așa mai departe
PCBA (placă cu circuite imprimate cu ansamblu)
a) Fiind un producător de PCB, avem întotdeauna o relație foarte strânsă cu designul
b) În consecință, suntem într-o poziție foarte bună în furnizarea nu doar a PCB-urilor, ci și pentru asamblarea întregului produs pentru dvs.
c) În loc să obțineți producător separat pentru PCB și asamblare, este mai bine să alegeți un producător care să poată face ambele lucruri.
d) întotdeauna facem cel mai bun pret, cea mai bună calitate și cele mai bune servicii în PCB și PCBA pentru tine cu control de bună și de înaltă calitate
Oferim servicii unice de la PCB la PCBA, prototipuri rapide pentru producția de serie
Pentru pcb, putem face 2-30ayers la un preț foarte competitiv, comanda mică acceptabilă
Dorința de bună calitate, livrare la timp și servicii perfecte ar trebui să fie motivul pentru care ne alegeți ca un furnizor pcb & pcba în China.
4.FAQ
Î: Trebuie să folosesc un material FR4 cu cea mai mare valoare Td (Td = temperatura de descompunere) pentru lipirea fără plumb?
O valoare mai mare Td este preferabilă, mai ales dacă tabla este complexă din punct de vedere tehnic și expusă la o serie de lipituri de reamire, dar acest lucru poate duce la costuri mai mari. Cunoașterea procesului de asamblare poate ajuta la alegerea corectă.
Î: Care este diferența dintre "Dicy" și "nonDicy" ca sistem de întărire în epoxidul FR4?
Dicy (Dicyandiamine) este de departe cel mai comun sistem de întărire pentru acest epoxid; în mod normal, dă o valoare Td de aproximativ 300-310 ° C, în timp ce un "nondicy", adică un epoxid fenolic vindecat, are o valoare Td de aproximativ 330-350 ° C și, prin urmare, poate rezista mai bine la temperatura mai ridicată.
Î: Ce înseamnă "CAF"?
CAF (filament anodic conductor) înseamnă că va exista o reacție electrochimică între anodul de cupru și catod, ceea ce poate duce la un scurtcircuit intern al materialului.
Î: Care suprafață PCB este cea mai bună pentru lipirea fără plumb?
Nu există "cea mai bună suprafață"; toate suprafețele au argumente pro și contra. Care dintre ele ar trebui să alegi depinde de mulți factori. Vă rugăm să consultați tehnicienii noștri sau să revizuiți informațiile referitoare la finisajele de suprafață din această secțiune a site-ului.
Î: Care sunt regulile privind ignifugele, a existat o interdicție națională împotriva TBBP-A, care domină în domeniul electronicii?
Nu, ancheta a constatat că, din motive practice, nu este posibilă interzicerea.
Î: Care este diferența dintre flacăra care este adăugată în formă reactivă sau aditivă?
Agentul ignifug reactiv este legat chimic de epoxid și nu se va dizolva și nu va migra din produs ca parte a depozitului de deșeuri.
